・高速回転用
・グリス封入ニードルベアリングが使用されていますので、高速回転に向いています。
共通仕様
| 材質 | S45C |
|---|---|
| 最大曲り角 | 60°まで |
| 追加加工 | 可 |
| 付属品 | スプリングピン 2本 |
三好キカイ

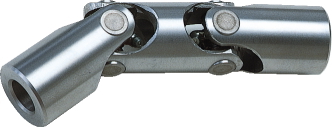

ユニバーサルジョイント ベアリングタイプKD型
詳細仕様
6件の型式

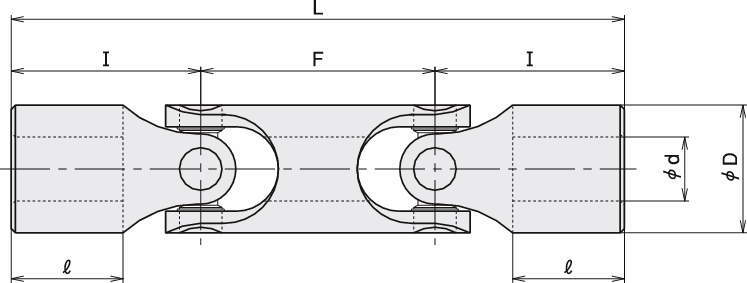

| 型式 | φdH7 | φD | L | l | I | F |
取付用 スプリング ピン寸法 |
芯振れ |
質量 (kg) |
最大回転数 (min-1) |
最大伝達容量 (N・m) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KD-10 | 10 | 20 | 96 | 19 | 31 | 34 | 3×20 | 0.07 | 0.14 | 2200 | 6 |
| KD-12 | 12 | 25 | 115 | 23.5 | 37 | 41 | 4×25 | 0.07 | 0.28 | 1700 | 12 |
| KD-16 | 16 | 32 | 158 | 34.5 | 52 | 54 | 5×32 | 0.07 | 0.61 | 1300 | 24 |
| KD-20 | 20 | 42 | 188 | 37.5 | 62 | 64 | 6×40 | 0.10 | 1.26 | 1000 | 44 |
| KD-25 | 25 | 50 | 220 | 39.5 | 70 | 80 | 8×50 | 0.10 | 2.02 | 880 | 61 |
| KD-30 | 30 | 60 | 275 | 52.5 | 89 | 97 | 10×60 | 0.12 | 3.49 | 730 | 108 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KD-10 | KD-10 | P | 36,550 | - | - |
| KD-12 | KD-12 | P | 36,550 | - | - |
| KD-16 | KD-16 | P | 36,550 | - | - |
| KD-20 | KD-20 | P | 43,200 | - | - |
| KD-25 | KD-25 | P | 48,400 | - | - |
| KD-30 | KD-30 | P | 72,970 | - | - |
