・JIS-B1454CC型
・総焼入れ耐摩用
共通仕様
| 材質 | SCM415 |
|---|---|
| 最大曲り角 | 60°まで |
| 追加加工 | 不可 |
| 付属品 | ストロングピン 1本 シャーピン 1本 止めリング 2ヶ |
三好キカイ
ユニバーサルジョイント 耐摩タイプHJD型
詳細仕様
8件の型式

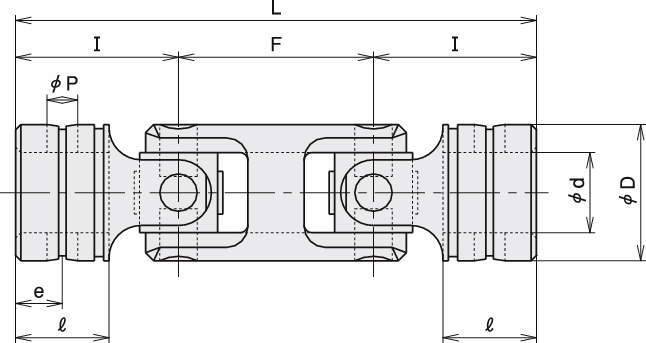

| 型式 | φdH7 | φD | L | l | I | F | e |
φP (H8/m6) |
芯振れ |
質量 (kg) |
最大回転数 (min-1) |
最大伝達容量 (N・m) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HJD-6 | 6 | 12 | 49.5 | 9 | 15.5 | 18.5 | 4.5 | 3 | 0.10 | 0.03 | 1400 | 6 |
| HJD-8 | 8 | 15 | 58 | 10 | 18 | 22 | 5 | 3.5 | 0.10 | 0.05 | 1250 | 10 |
| HJD-10 | 10 | 19 | 67.5 | 12 | 21 | 25.5 | 6 | 4.5 | 0.10 | 0.09 | 1000 | 24 |
| HJD-12 | 12 | 23 | 83 | 15 | 26 | 31 | 7.5 | 5 | 0.10 | 0.17 | 830 | 31 |
| HJD-14 | 14 | 26 | 94.5 | 16 | 29.5 | 35.5 | 8.5 | 5.8 | 0.10 | 0.24 | 730 | 46 |
| HJD-16 | 16 | 30 | 117.5 | 20 | 37 | 43.5 | 11 | 6.5 | 0.10 | 0.40 | 630 | 73 |
| HJD-25 | 25 | 44 | 168 | 30 | 52.5 | 63 | 15 | 10 | 0.15 | 1.16 | 430 | 255 |
| HJD-30 | 30 | 51 | 195 | 35 | 61 | 73 | 17.5 | 11.5 | 0.15 | 1.80 | 380 | 382 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HJD-6 | HJD-6 | P | 7,750 | 在庫品 | - |
| HJD-8 | HJD-8 | P | 7,750 | 在庫品 | - |
| HJD-10 | HJD-10 | P | 8,230 | 在庫品 | - |
| HJD-12 | HJD-12 | P | 9,440 | 在庫品 | - |
| HJD-14 | HJD-14 | P | 10,290 | 在庫品 | - |
| HJD-16 | HJD-16 | P | 12,100 | 在庫品 | - |
| HJD-25 | HJD-25 | P | 28,560 | - | 在庫品 |
| HJD-30 | HJD-30 | P | 36,670 | - | 在庫品 |
