UPA
-
UPA
■ベアリングホルダ
・ベアリング・シャフトなどを簡易に固定
・ベアリング外径に対応
・UPAは取付の際の芯高精度(B寸法)保持のため2個1セットでご使用ください
共通仕様
材質 | ジュラルミン(A2017) |
---|
三好キカイ
UPA
UPA
■ベアリングホルダ
・ベアリング・シャフトなどを簡易に固定
・ベアリング外径に対応
・UPAは取付の際の芯高精度(B寸法)保持のため2個1セットでご使用ください
材質 | ジュラルミン(A2017) |
---|
14件の型式

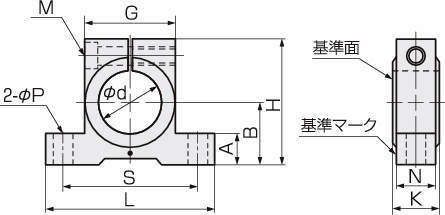

型式 | φdH7 |
B ±0.02 |
H | A | L | G | S | φP | K | N |
締付ネジ M |
取付ネジ |
---|---|---|---|---|---|---|---|---|---|---|---|---|
UPA-306 | 6 | 9 | 18 | 5 | 26 | 12 | 20 | 3.5 | 7 | 6.0 | M2.6 | M3×10L |
UPA-408 | 8 | 11 | 22 | 6 | 32 | 16 | 25 | 3.5 | 8 | 7.0 | M3.0 | M3×12L |
UPA-410 | 10 | 11 | 22 | 6 | 32 | 16 | 25 | 3.5 | 8 | 7.0 | M3.0 | M3×12L |
UPA-512 | 12 | 14 | 28 | 7 | 38 | 20 | 30 | 4.5 | 10 | 8.5 | M4.0 | M4×15L |
UPA-514 | 14 | 14 | 28 | 7 | 38 | 20 | 30 | 4.5 | 10 | 8.5 | M4.0 | M4×15L |
UPA-616 | 16 | 18 | 36 | 9 | 48 | 26 | 38 | 5.5 | 12 | 10 | M4.0 | M5×18L |
UPA-618 | 18 | 18 | 36 | 9 | 48 | 26 | 38 | 5.5 | 12 | 10 | M4.0 | M5×18L |
UPA-720 | 20 | 20 | 40 | 10 | 52 | 30 | 42 | 5.5 | 14 | 12 | M5.0 | M5×20L |
UPA-722 | 22 | 20 | 40 | 10 | 52 | 30 | 42 | 5.5 | 14 | 12 | M5.0 | M5×20L |
UPA-824 | 24 | 20 | 43 | 10 | 64 | 37 | 50 | 6.5 | 17 | 14 | M5.0 | M6×20L |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
UPA-306 | UPA-306 | C | 3,510 | - | 在庫品 |
UPA-408 | UPA-408 | C | 4,000 | - | 在庫品 |
UPA-410 | UPA-410 | C | 4,000 | 在庫品 | 在庫品 |
UPA-512 | UPA-512 | C | 5,090 | - | 在庫品 |
UPA-514 | UPA-514 | C | 5,090 | - | - |
UPA-616 | UPA-616 | C | 7,510 | - | - |
UPA-618 | UPA-618 | C | 7,510 | - | 在庫品 |
UPA-720 | UPA-720 | C | 8,470 | - | - |
UPA-722 | UPA-722 | C | 8,470 | 在庫品 | 在庫品 |
UPA-824 | UPA-824 | C | 11,740 | - | - |
