・耐摩性をよくするため乾性潤滑処理をしています。(HSD-16以上)
共通仕様
材質 | ステンレス SUS304 |
---|---|
最大曲り角 | 60°まで |
追加加工 | 可 |
付属品 | スプリングピン(SUS420J2) 2本 |
三好キカイ
・耐摩性をよくするため乾性潤滑処理をしています。(HSD-16以上)
材質 | ステンレス SUS304 |
---|---|
最大曲り角 | 60°まで |
追加加工 | 可 |
付属品 | スプリングピン(SUS420J2) 2本 |
9件の型式

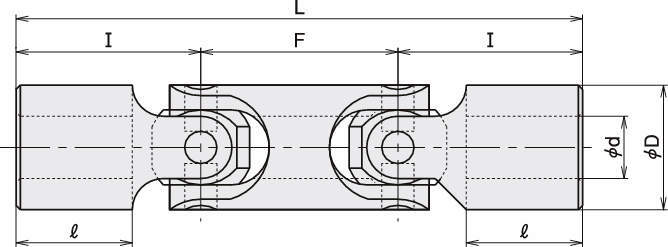

型式 | φdH7 | φD | L | l | I | F |
取付用 スプリング ピン寸法 |
芯振れ |
質量 (kg) |
最大回転数 (min-1) |
最大伝達容量 (N・m) |
---|---|---|---|---|---|---|---|---|---|---|---|
HSD-6 | 6 | 12.5 | 65 | 13 | 20 | 25 | 2×12 | 0.10 | 0.04 | 640 | 2 |
HSD-8 | 8 | 16 | 80 | 16.5 | 25 | 30 | 2.5×16 | 0.10 | 0.08 | 570 | 7 |
HSD-10 | 10 | 20 | 90 | 17 | 28 | 34 | 3×20 | 0.14 | 0.15 | 460 | 12 |
HSD-12 | 12 | 25 | 112 | 22 | 35.5 | 41 | 4×25 | 0.14 | 0.31 | 380 | 20 |
HSD-14 | 14 | 25 | 112 | 22 | 35.5 | 41 | 4×25 | 0.14 | 0.29 | 380 | 20 |
HSD-16 | 16 | 32 | 134 | 23 | 40 | 54 | 5×32 | 0.14 | 0.58 | 280 | 49 |
HSD-20 | 20 | 40 | 164 | 28 | 50 | 64 | 6×40 | 0.20 | 1.11 | 230 | 93 |
HSD-25 | 25 | 50 | 206 | 36 | 63 | 80 | 8×50 | 0.20 | 2.20 | 180 | 180 |
BSD-30 | 30 | 60 | 275 | 56 | 89 | 97 | 10×60 | 0.25 | 4.12 | 150 | 282 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
HSD-6 | HSD-6 | P | 11,500 | - | - |
HSD-8 | HSD-8 | P | 14,040 | 在庫品 | - |
HSD-10 | HSD-10 | P | 17,070 | 在庫品 | - |
HSD-12 | HSD-12 | P | 20,820 | - | - |
HSD-14 | HSD-14 | P | 20,820 | - | - |
HSD-16 | HSD-16 | P | 34,370 | - | - |
HSD-20 | HSD-20 | P | 53,240 | - | - |
HSD-25 | HSD-25 | P | 68,850 | - | - |
BSD-30 | BSD-30 | P | 123,060 | - | - |
