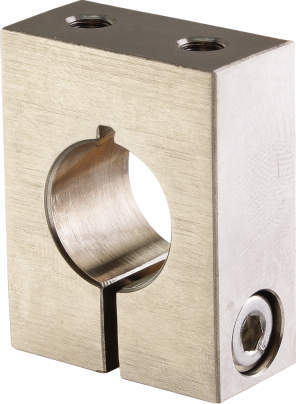

【パイジョンとは】
クランプとパイプを組合わせて形づくる、多目的システムアップパーツです。
【特長】
■スリット締付け構造
・パイプを傷めず六角レンチで組み立てが出来ます。
■繰り返しの着脱が可能
・ジュラルミン材の復元力を活かしています。
■丸穴でスライド、転回が自在、フレキシブルな組立に。
現状に合わせて角穴とも自在に組み合わせ
【応用】
■機械装置・試作・実験・デモ機などのフレーム組立
■機能器具・測定・照明・センサーなどの取付けアーム
■エアブロー・スプレーガンなどの各種器具取付に
■パイジョンとアルミフレームとの組合せに
6件の型式
523～528

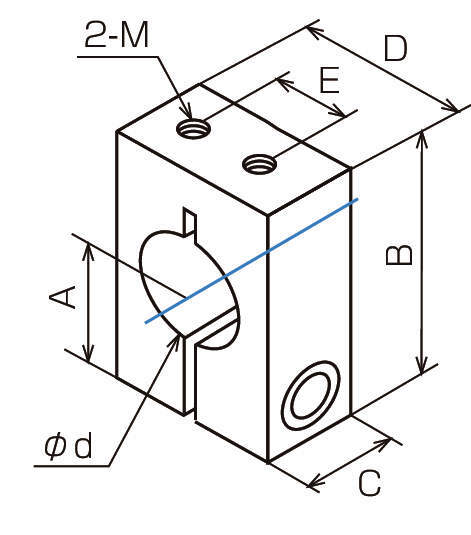

| 型式 | 形状記号 | 形状 | 材質 | φd | A | B | C | D | E | 2-M | 締付ネジ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PE4S523 | 523～528 | ネジ穴加工 | SUS304 | 8 | 13 | 25 | 10 | 20 | 9 | 2-M3 | M4 |
| PF4S524 | 523～528 | ネジ穴加工 | SUS304 | 10 | 14 | 30 | 10 | 20 | 10 | 2-M4 | M4 |
| PG4S524 | 523～528 | ネジ穴加工 | SUS304 | 12 | 16 | 30 | 12 | 23 | 12 | 2-M4 | M4 |
| PG4S525 | 523～528 | ネジ穴加工 | SUS304 | 12 | 14 | 30 | 12 | 23 | 12 | 2-M5 | M4 |
| PL4S525 | 523～528 | ネジ穴加工 | SUS304 | 19.1 | 20 | 43 | 16 | 32 | 15 | 2-M5 | M5 |
| PQ4S525 | 523～528 | ネジ穴加工 | SUS304 | 20 | 20 | 43 | 16 | 32 | 15 | 2-M5 | M5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PE4S523 | PE4S523 | P | 3,410 | 在庫品 | - |
| PF4S524 | PF4S524 | P | 3,630 | 在庫品 | - |
| PG4S524 | PG4S524 | P | 4,070 | 在庫品 | - |
| PG4S525 | PG4S525 | P | 4,070 | 在庫品 | - |
| PL4S525 | PL4S525 | P | 5,940 | 在庫品 | - |
| PQ4S525 | PQ4S525 | P | 5,940 | 在庫品 | - |
