ロボ次元|ターンステージ 3型

3型

  • 3型

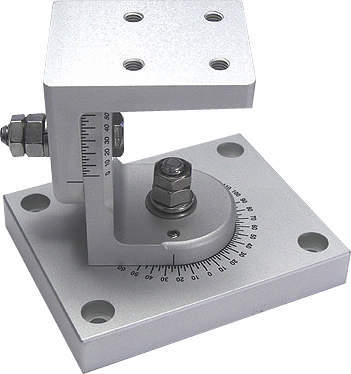

ステージが回転、傾斜自在±90°

■ロボ次元
・光学機器や加工治具などが取り付けられる多目的可変スタンド
・取付器具が自在に可変
・目盛りで確認、位置再現
・レンチでワンタッチ固定
・用途に合わせた多様な形状

■用途
・被写体や光学機器、測定器の取付台として
・アクチュエーターなど、可動機器の取付として
・作業治具やバイス台などの取付けで可変作動に
・理化学実験器具や作業台などの取付けに

#パイジョン

CADメーカーTOP

詳細仕様

  • 2件中 1-2件

  • 表示件数

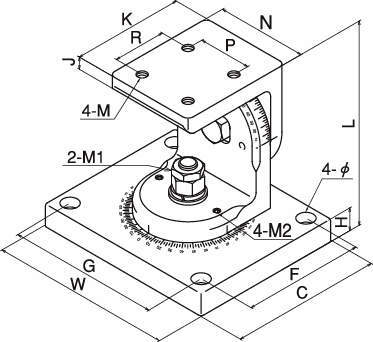

2件の型式

型式 ステージ面
K×N
取付用ネジピッチ 固定ベース
W×C
固定用ボルト穴 六角ネジ
M1
仮押さえネジ
4-M2
全高
L
板厚
J
板厚
H
耐荷重
(N)
R×P 4-M G×F 4-φザグリ
MBR45-300R 61×45 25×25 6 100×80 80×60 6.5 8 4 90 10 15 70
MBR60-300R 74×60 35×35 8 120×100 100×80 6.5 10 5 105 11 15 120

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
MBR45-300R MBR45-300R P 35,090 - 在庫品
MBR60-300R MBR60-300R P 41,030 - 在庫品
