方向制御弁|手動切換バルブ BN-4H41CXA/4H41CXB/4H41CPB/4HT41G

BN-4H41CXA

  • BN-4H41CXA

  • BN-4H41CXB

  • BN-4H41CPB

  • BN-4HT41G

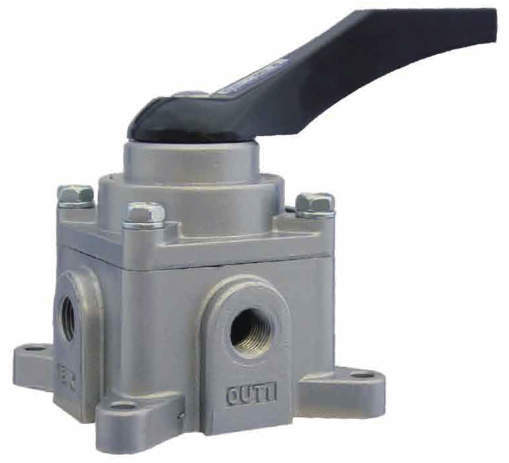

■BN-4H41CXA
・メタルタッチの有効断面積が大きい手動切換えバルブです。
・横配管。

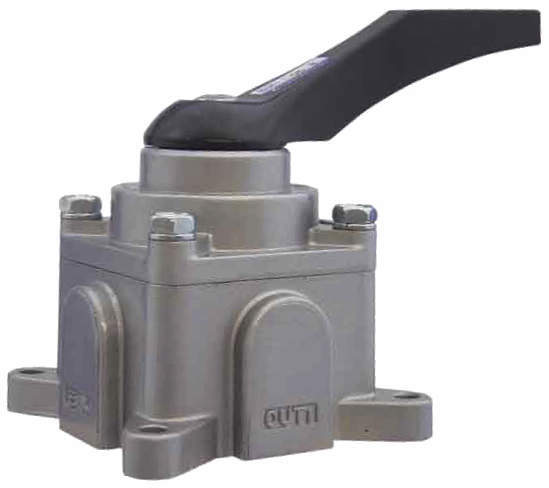

■BN-4H41CXB
・メタルタッチの有効断面積が大きい手動切換えバルブです。
・下配管

■BN-4H41CPB
・メタルタッチの有効断面積が大きい手動切換えバルブです。
・パネル形下配管

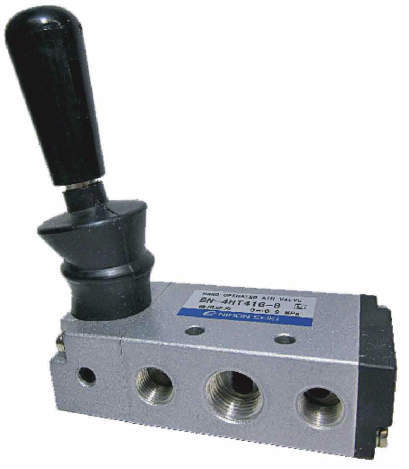

■BN-4HT41G
・レバー式で操作が簡単。
・確実に切替可能です。
・お問い合わせください

#空気圧バルブ

詳細仕様

  • 7件中 1-7件

  • 表示件数

7件の型式

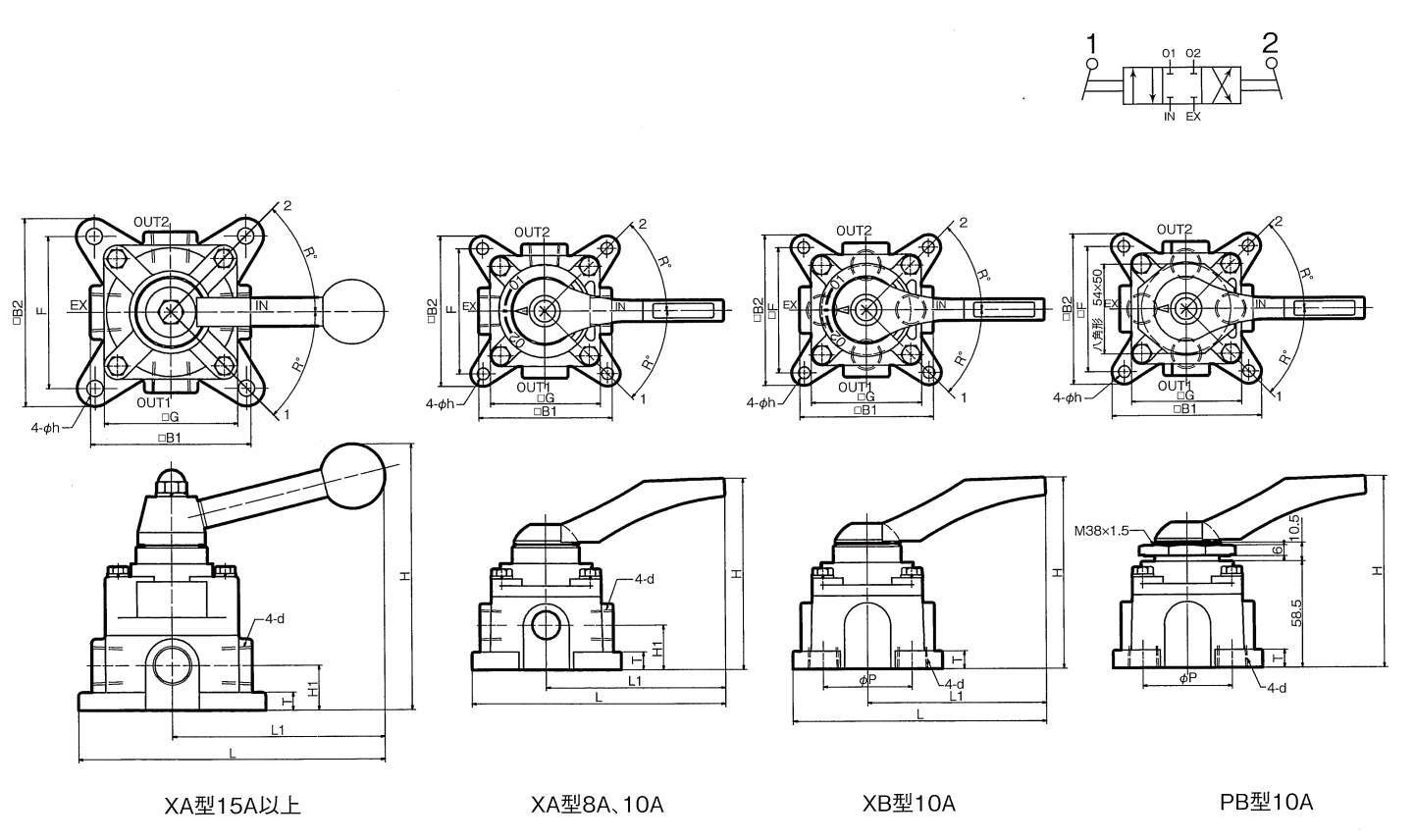

型式 シリーズ タイプ ポート数 ポジション数 呼径 管接続口径
d
F L1 L B1 B2 G T H1 H h R P 使用圧
力(MPa)
有効断面積
(mm2)
接続口径
使用流体 質量
(kg)
BN-4H41C-XA-8 BN-4H41CXA 横配管 4 3(オールポートブロック) 8A Rc1/4 70 100 142 75 84 62 10 25 107 6.6 45 - 0~0.7 20 空気 0.8
BN-4H41C-XA-10 BN-4H41CXA 横配管 4 3(オールポートブロック) 10A Rc3/8 70 100 142 75 84 62 10 25 107 6.6 45 50 0~0.7 27 空気 0.8
BN-4H41C-XA-15 BN-4H41CXA 横配管 4 3(オールポートブロック) 15A Rc1/2 85 120 172 90 105 75 10 25 149 9 45 60 0~0.7 40 空気 5
BN-4H41C-XA-20 BN-4H41CXA 横配管 4 3(オールポートブロック) 20A Rc3/4 115 242 311 130 137 97 15 35 211 11 60 - 0~0.7 140 空気 10
BN-4H41C-XA-25 BN-4H41CXA 横配管 4 3(オールポートブロック) 25A Rc1 115 242 311 130 137 97 15 35 211 11 60 - 0~0.7 150 空気 10
BN-4H41C-XB-10 BN-4H41CXB 下配管 4 3(オールポートブロック) 10A Rc3/8 70 100 142 75 84 62 10 25 107 6.6 45 50 0~0.7 27 空気 0.8
BN-4H41C-PB-10 BN-4H41CPB パネル形下配管 4 3(オールポートブロック) 10A Rc3/8 70 100 142 75 84 62 10 25 107 6.6 45 50 0~0.7 27 空気 0.8

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
BN-4H41C-XA-8 BN-4H41CXA-8 P 11,620 在庫品 -
BN-4H41C-XA-10 BN-4H41CXA-10 P 11,620 在庫品 -
BN-4H41C-XA-15 BN-4H41CXA-15 P 27,590 在庫品 -
BN-4H41C-XA-20 BN-4H41CXA-20 P 48,400 在庫品 -
BN-4H41C-XA-25 BN-4H41CXA-25 P 48,400 - -
BN-4H41C-XB-10 BN-4H41CXB-10 P 10,770 在庫品 -
BN-4H41C-PB-10 BN-4H41CPB-10 P 11,980 - -
