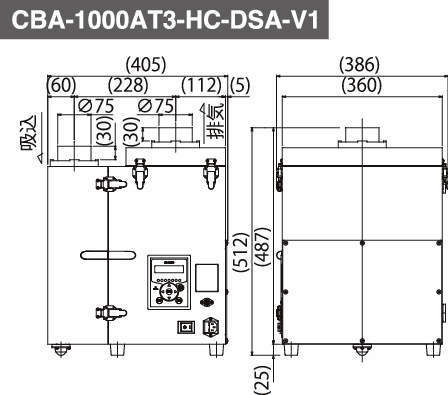

■レーザーヒュームに特化した小型集塵機です。
■ヒュームによるフィルター目詰まり、臭気対策を施しており、レーザーマーキング用途での導入実績が最も多いモデルです。
■粘着性の高いヒュームによるフィルター目詰まりを抑えるため、不活性粉体入りカセットフィルターと自動振動塵落とし機能を搭載。
■さらに活性炭カセットにより、レーザー照射特有の臭気を低減させます。

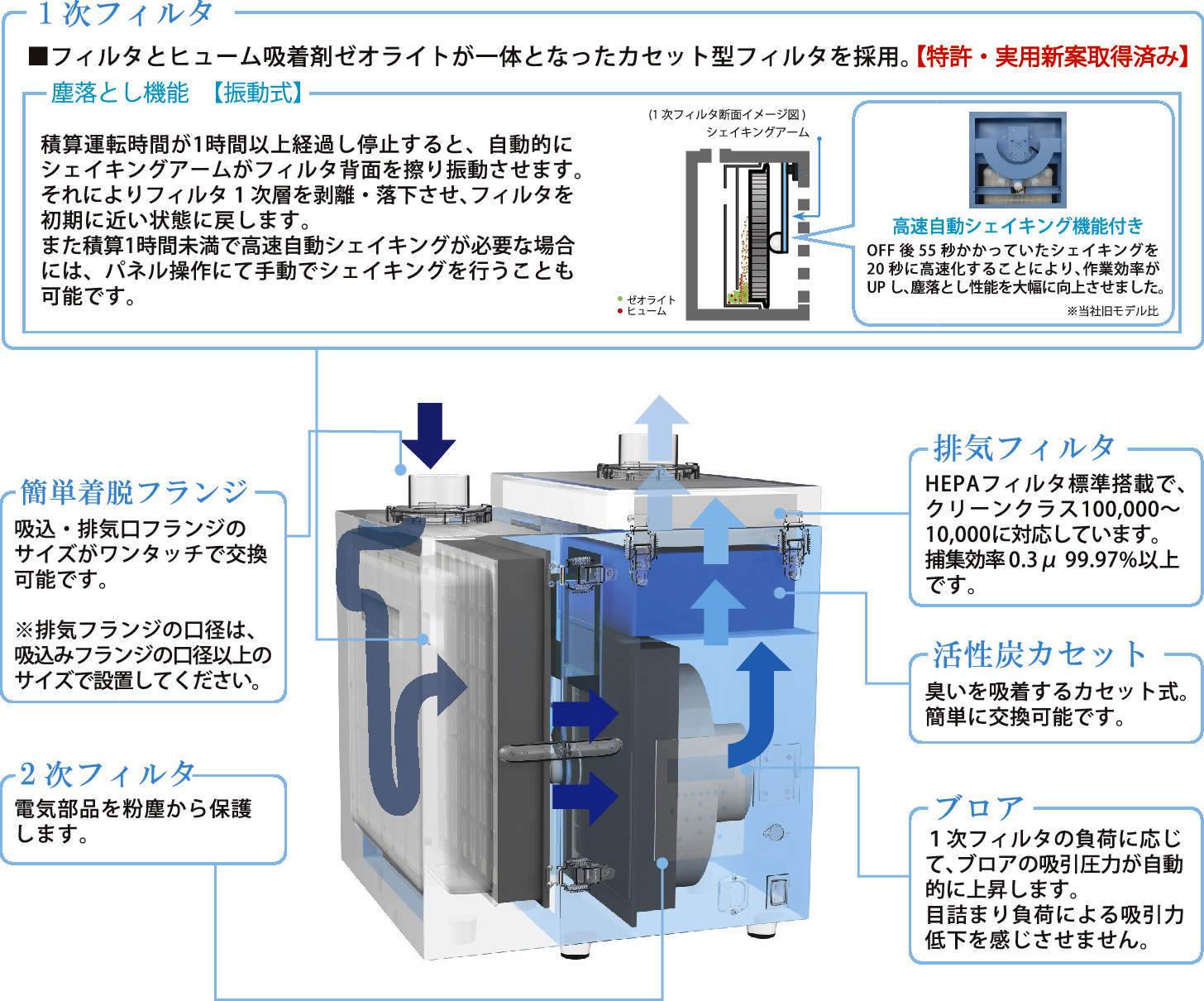

■目詰まりを低減する1次フィルター
・カセットフィルター内（または一次フィルター室）に充填された不活性粉体が吸引した空気によって舞い上がり、フィルター表面をプリコートすることで不活性粉体の層を形成します。
・フィルター表面に直接付着する前に不活性粉体が粘着性の高いヒュームを吸着し、フィルター自体を目詰まりから保護します。
・カセットフィルターのため、交換時やメンテナンス時の曝露を低減します。
■フィルター払い落とし機能で目詰まりを低減
・フィルターが目詰まりを起こす前に表面に付着した粉塵を、振動で払い落とすことでフィルター寿命の延命を図っています。
・1次フィルター表面にPTFE加工を施しており、目詰まり低減や払い落としをより効果的にします。
■臭気対策に活性炭カセットを搭載
・レーザーヒュームは臭気を発生させることがあり、放置すると作業者の健康被害や作業環境の悪化を招くおそれがあります。
・レーザーヒューム特有の臭気を活性炭にて吸着し現場環境への拡散を防ぎます。
-
![レーザークリーン集塵機選定のための基礎知識]()
集塵機選定のための基礎知識 2 ～レーザークリーン集塵機～ ヒューム対策の知識
「集塵機選定のための基礎知識1」では、一般的な風量型集塵機と高圧型集塵機について説明しましたが、チコーエアーテックの製品ラインアップには、特定用途の集塵機としてレーザークリーン集塵機があります。レーザークリーン集塵機は、レーザーを使用したマーキングや溶接、切断・穴あけ加工といった工程（レーザー工程）向けの集塵機です。本稿では、レーザー工程における集塵機の必要性とレーザークリーン集塵機の特長を説明します。
![]()
ヒュームについて
レーザー工程で集塵機は必要か
レーザー工程では、対象物にレーザー光を照射して加熱し、融解・蒸発させることでマーキングや加工を行います。その際、「ヒューム」とよばれる煙のような粉塵が発生します。
ヒュームの対策をしなければ、製品の品質や歩留まり率の低下につながります。ヒュームがワークに付着することによる弊害だけでなく、レーザー加工機のレンズにヒュームが付着すると、焦点ずれや印字の位置ずれ等を発生し、さらにレーザー加工機の故障にもつながります。また、レーザー工程で発生するヒュームには、独特な臭気も含まれるため、作業環境を悪化させてしまいます。このようなことから、レーザー工程において集塵機の必要性が高まっています。ヒュームの性質
ヒュームとは、金属や樹脂等の蒸気が凝集して微細な粒子になったものをいいます。レーザー工程で発生する他、はんだ付け等の工程でも発生します。ヒュームは、発生源となる物質によって性質が異なり、粘着性の低い「さらさらヒューム」と粘着性の高い「ねばねばヒューム」に大きく分類できます。
さらさらヒュームは、ガラスやアクリルなどの材料にレーザーマーキングやレーザー加工をしたときに発生します。一方、ねばねばヒュームは、フィルム系材料の他、ヤニや接着剤を含んだ合板、合成樹脂などの材料にレーザー加工を施すときに発生します。はんだ付けの際に発生するヒュームもこれに該当します。
他に、金属材料から発生するヒュームは粒子が非常に微細で、フィルタ内部に入り込むため注意が必要です。ヒューム集塵の問題点
ヒューム、特にねばねばヒュームを通常の集塵フィルタで吸引すると、ヒュームが冷えて固まる際に、フィルタ表面で固着してしまいます。これが目詰まりの原因となり、フィルタ交換頻度が急激に高まってしまいます。また、ヒュームに含まれる臭気については、通常の集塵フィルタでは消臭効果はありません。レーザー工程向けの集塵機は、このような問題をヒューム特有の問題を解決できる必要があります。
![]()
![]()
レーザークリーン集塵機の特長
チコーエアーテックのレーザークリーン集塵機は、フィルタの目詰まりや臭気といったヒューム特有の問題を、ゼオライトと活性炭を使って対策しています。
ゼオライトの役割
ゼオライトとは、多孔質アルミノケイ酸塩の総称で、沸石とも呼ばれます。ゼオライト結晶中の細孔は、ヒュームを吸着できるため、レーザークリーン集塵機では、フィルタのプリコートとしてゼオライトを使用しています。
活性炭の役割
活性炭とは、炭素を主成分とする多孔質物質で、ヤシ殻や石炭などが原料です。多孔質で広い表面積を持ち、物質を吸着する性質があります。レーザークリーン集塵機では、ヒュームに含まれる臭気や有害物質の対策として使用しています。![]()
CHIKOレーザークリーンシリーズの紹介
ここまで、レーザークリーン集塵機の必要性と特長について説明しましたが、ヒューム集塵に必要な性能は、作業内容や稼働時間、ヒュームの種類によって異なります。チコーエアーテックでは、必要な性能に合わせて、ゼオライトの有無やフィルタの容量、粉塵の払落し方法等を変えることで、幅広いラインアップを揃えています。
レーザーマーキング用集塵機
粘着性の高いヒュームの集塵に適しています。1次フィルタに添加されたゼオライトでフィルタ表面をプリコートします。機械振動による払い落とし機能を搭載しており、フィルタ性能を維持することができます。![]()
レーザーマーキング用集塵機（簡易型）
簡易型のレーザーマーキング用集塵機です。ゼオライトによるフィルタのプリコートを省略し、ガラスや金属等、粘着性の低いヒュームの集塵に適しています。![]()
レーザー加工用集塵機
レーザーによる切削加工等、大量のヒュームが発生する工程に適した集塵機です。フィルタ濾過面積、ゼオライト量が多く、チコーエアーテックのレーザークリーンシリーズの中で、最も処理能力の高い製品群です。対象物は樹脂でも金属でも対応可能です。1次フィルタ室に添加されたゼオライトがフィルタ表面をプリコートし、ヒュームを吸着したゼオライトをパルスエアーの力で払い落とします。稼働中に塵落としを行うため、長時間の連続運転が可能です。![]()
![]()
まとめ
レーザー工程における集塵機の必要性
マーキングや加工時に発生するヒュームや粉塵を放置すると、ワークや作業ボックス内に装着するだけでなく、レーザーのレンズにも悪影響を及ぼします。
ヒュームには独特の臭気も含まれる為、作業環境の悪化を招き、作業者の健康状況にも影響します。
集塵機を活用し、浮遊物を吸引することで機械にも人にも優しい環境を作ることができます。レーザー工程で集塵機を導入するメリット
1．レーザー工程の歩留まりを改善
2.機材の故障リスクを低減
3.有害物質の吸引による環境改善・臭い対策
