TD-4051FX
-
![]()
TD-4051FX
-
![]()
TD-6051FX
【カメラセンサの位置調整に最適！】位置調整後に動かないステージです
・クランプレスの、位置調整後に動かないステージです。
・特殊機構により、バックラッシを防止しています。
・位置調整は六角レンチを使用します。
※六角レンチは付属しておりません。お客様にてご用意ください。
・常に位置調整が必要なワークよりも、カメラやセンサなどの位置調整後に移動させたくないワークに最適です。
・回転中心高さが異なる1軸の傾斜ステージです。
・ 回転中心高さが異なる1軸の傾斜ステージを組み合わせ、同一回転中心として2軸の傾斜ステージにすることができます。
・水平設置だけではなく、垂直・逆さ方向の設置も可能です。

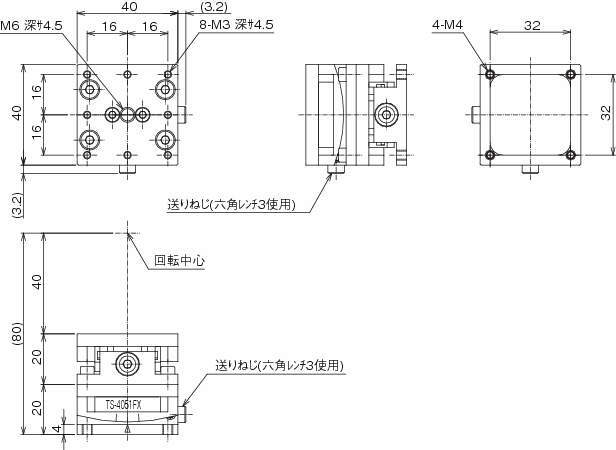

共通仕様
| 移動方向 | 傾斜2方向 |
|---|---|
| ステージ高さ | 40mm |
| 回転中心（ステージ上面より） | 40mm |
| クランプ方式 | クランプレス |
| 送り方式 | 送りねじP=0.7mm |
| 移動量 | ±3° |
| 移動量／ツマミ1回転 | 上軸約46'16" した軸約33'25" |
| 移動ガイド | すり合わせ |
| 耐荷重 | 24.5N(2.5kgf) |
| 主要素材／表面処理 | アルミ合金／黒アルマイト梨地 |
| RoHS指令対応状況 | RoHS指令適合品 |
