アジャスターボルト｜HARMONIE Nシリーズ（標準用・小径受皿） NS

NS

NS
NS
NS

このページをプリント
CADをダウンロード
価格・納期を確認

■N（標準受皿）に比べ、台座部分が小さいタイプ

■アジャスターを筐体内部に収めたい場合に適しています

■標準用・小径受皿

■RoHS10指令対応

: #アジャスター

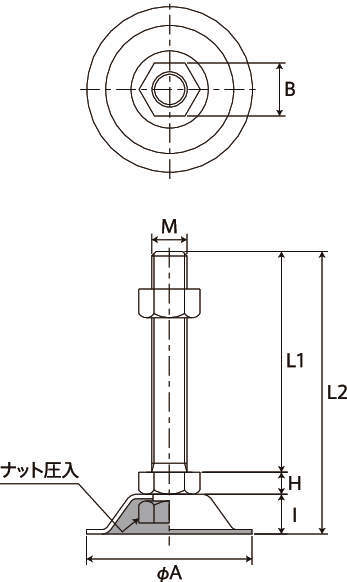

寸法図
カタログ・チラシ
資料
CAD

NS

一覧を見る

使用例

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

13件中 1-10件
表示件数

仕様
価格・納期

13件の型式

型式	シリーズ	タイプ	寸法(mm)							質量 (g)	耐荷重 (kgf)	材質		表面処理
			M(並目)	L1	L2	H	I	A	B			ボルト・ナット	受皿
			M(並目)	L1	L2	H	I	A	B			ボルト・ナット	受皿
NS-12-50	NS	三価クロメート処理	M12	50	72	8	14	50	19	125	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
NS-12-75	NS	三価クロメート処理	M12	75	97	8	14	50	19	145	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
NS-12-100	NS	三価クロメート処理	M12	100	122	8	14	50	19	160	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
NS-12-120	NS	三価クロメート処理	M12	120	142	8	14	50	19	175	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
NS-12-125	NS	三価クロメート処理	M12	125	147	8	14	50	19	190	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
NS-12-150	NS	三価クロメート処理	M12	150	172	8	14	50	19	195	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
NS-16-65	NS	三価クロメート処理	M16	65	93	10	18	60	24	235	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
NS-16-75	NS	三価クロメート処理	M16	75	103	10	18	60	24	245	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
NS-16-100	NS	三価クロメート処理	M16	100	128	10	18	60	24	280	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
NS-16-130	NS	三価クロメート処理	M16	130	158	10	18	60	24	320	500	SS400相当	SS圧延鋼板(2t)	三価クロメート

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
NS-12-50	NS-12-50	P	780	-	10日間
NS-12-75	NS-12-75	P	780	-	10日間
NS-12-100	NS-12-100	P	780	-	10日間
NS-12-120	NS-12-120	P	810	在庫品	10日間
NS-12-125	NS-12-125	P	1,140	-	10日間
NS-12-150	NS-12-150	P	1,140	-	10日間
NS-16-65	NS-16-65	P	1,290	-	10日間
NS-16-75	NS-16-75	P	1,290	-	10日間
NS-16-100	NS-16-100	P	1,290	-	10日間
NS-16-130	NS-16-130	P	1,380	-	10日間
