・溶接作業で油圧シリンダを使う作業者の強い要望で開発されました。
・スチール製のシリンダカバーは溶接時のスパッタや熱を防ぎます。
・作業効率の向上とシリンダ寿命の長期化で経費効率もアップします。
・RSC-201-CV、RSC-302-CVには持ち運びに便利なハンドルが付いています。
・シリンダストロークは内蔵のスプリングで戻ります。
・エナパック油圧ポンプ、ホースでご使用ください。
エナパック
溶接用ツール（70MPa）｜油圧カバー付シリンダ RCS-CVシリーズ

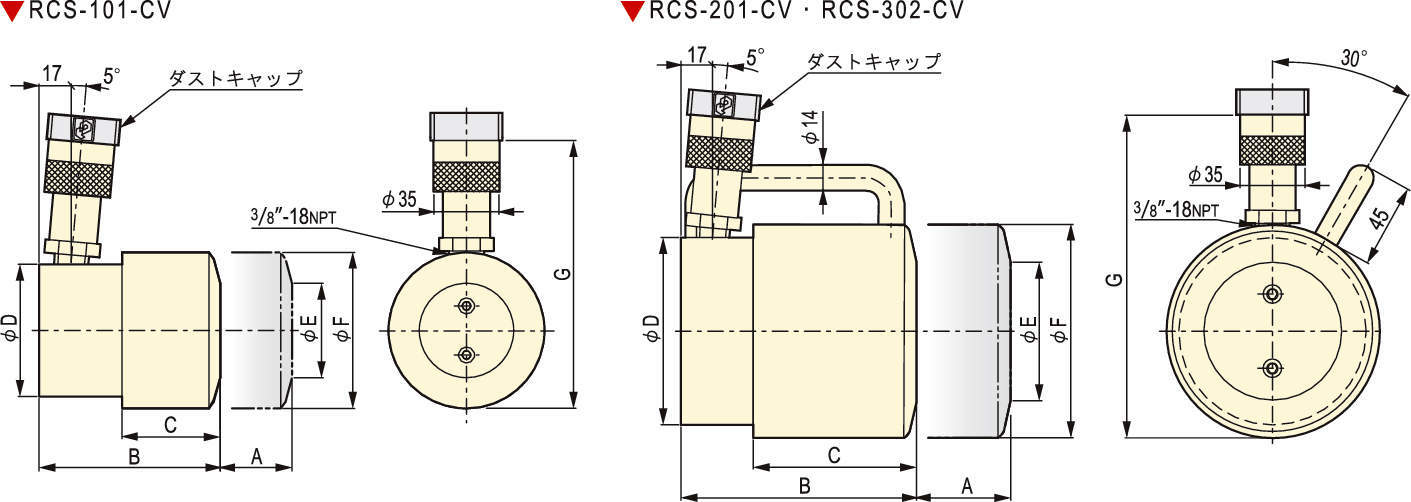

詳細仕様
3件の型式
| 型式 |
能力 (kN) |
受圧 面積 (cm2) |
必要 油量 (cm3) |
ストローク A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
質量 (kg) |
外力 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RCS-101-CV | 101 | 14.4 | 55 | 38 | 96 | 52 | 70 | 50 | 83 | 142 | 4.5 | 150 |
| RCS-201-CV | 200 | 28.6 | 126 | 44 | 110 | 70 | 92 | 60 | 102 | 162 | 6.2 | 200 |
| RCS-302-CV | 293 | 41.8 | 260 | 62 | 127 | 88 | 101 | 75 | 115 | 175 | 8.6 | 300 |
・このシリンダは単動バネ戻り式ですが、プランジャを完全に戻すには上表の外力が必要です。（内径φ8、長さ1.8mのホース接続時）
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RCS-101-CV | RCS-101-CV | P | 68,700 | - | - |
| RCS-201-CV | RCS-201-CV | P | 88,500 | - | - |
| RCS-302-CV | RCS-302-CV | P | 114,500 | - | - |
