ニューエラー

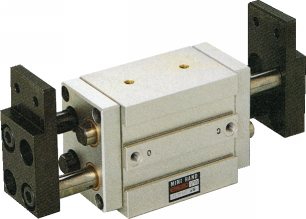

HP01
HP01
・40mmのロングストローク。
・ダブルピストン方式により高把持力。
・片側レバーを2本のロッドで受け、且つ鉄製の為、高剛性。
| シリンダ内径 | 16mm、25mm |
|---|---|
| 作動形式 | 複動形 |
| 開閉ストローク | 40mm |
| 使用流体 | 空気 |
| 最低作動圧 | 0.2MPa |
| 最高使用圧力 | 0.7MPa |
| 使用圧力範囲 | 0.2～0.7MPa |
| 耐圧 | 1.05MPa |
| 使用周囲温度範囲 | 0～60℃(凍結無き事) |
| 給油 | 不要(機械摺動部要) |
| 配管口径 | M5×0.8 |
| 最高使用頻度 | 120Cycle/min |
| 繰返し精度 | ±0.05mm |
6件の型式
| 型式 |
シリンダ内径 (mm) |
開閉ストローク (mm) |
最低作動圧 (MPa) |
把持力 (N) |
外形寸法 (厚×幅×長) (mm) |
スイッチ | スイッチ個数 | |
|---|---|---|---|---|---|---|---|---|
| 閉時 | 開時 | |||||||
| HP01-16 | φ16×2 | 40 | 0.2 | 41 | 41 | 41×81×56 | スイッチ無し | - |
| HP01-16-RCA2 | φ16×2 | 40 | 0.2 | 41 | 41 | 41×81×56 | 2線式有接点 | 2個 |
| HP01-16-RCM2 | φ16×2 | 40 | 0.2 | 41 | 41 | 41×81×56 | 2線式無接点 | 2個 |
| HP01-25 | φ25×2 | 40 | 0.2 | 145 | 145 | 51×86×77 | スイッチ無し | - |
| HP01-25-RCA2 | φ25×2 | 40 | 0.2 | 145 | 145 | 51×86×77 | 2線式有接点 | 2個 |
| HP01-25-RCM2 | φ25×2 | 40 | 0.2 | 145 | 145 | 51×86×77 | 2線式無接点 | 2個 |
・把持力は開閉STの中間位置で測定、把持点L=30mm、圧力0.5MPa時の実効値です。 ・外形寸法は本体寸法を示す。(レバーは含まず)
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HP01-16 | HP01-16 | P | 50,000 | - | - |
| HP01-16-RCA2 | HP01-16-RCA2 | P | 53,000 | - | - |
| HP01-16-RCM2 | HP01-16-RCM2 | P | 57,000 | - | - |
| HP01-25 | HP01-25 | P | 60,000 | - | - |
| HP01-25-RCA2 | HP01-25-RCA2 | P | 63,000 | - | - |
| HP01-25-RCM2 | HP01-25-RCM2 | P | 67,000 | - | - |
