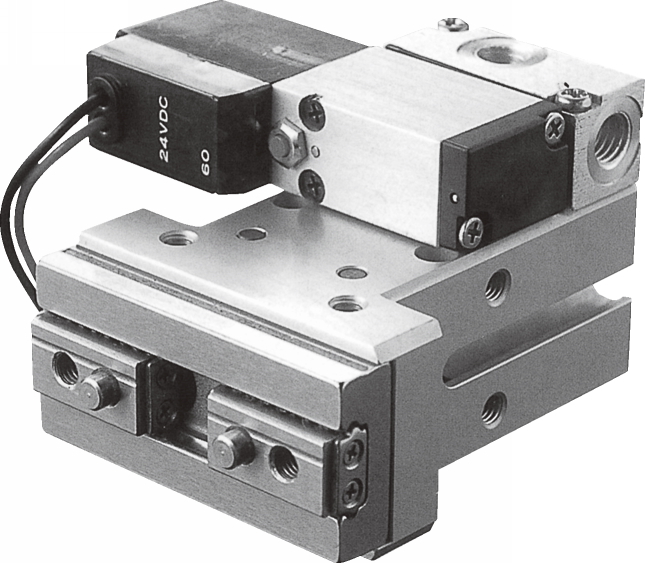

エアハンド（平行移動形）｜平行移動形ハンド（電磁弁付きタイプ） HP04VRシリーズ

HP04V

HP04V

省配管・高応答性

地球環境にやさしく
省資源化へのポイント
・電磁弁とアクチュエーターの距離を短く。
・減圧弁を使用して必要最小限の圧力で。

: #エアハンド

共通仕様

シリンダ内径	10mm、16mm、20mm
最高使用圧力	0.7MPa
使用周囲温度範囲	0～60℃(凍結無き事)
給油	不要
配管接続口	M3(HP04VR-10) M5(HP04VR-16、HP04VR-20)
最高使用頻度	180(HP04VR-10) 150(HP04VR-16、HP04VR-20)
繰返し把持精度	±0.01mm
センタリング精度	±0.07mm

カタログ・チラシ

詳細仕様

前へ

次へ

6件中 1-6件
表示件数

仕様
価格・納期

6件の型式

型式	作動形式	シリンダ内径 (mm)	電圧	開閉ストローク (mm)	最低作動圧力 (MPa)	実効把持力(N)		質量 (g)	許容負荷質量 (g)
						閉	開
						閉	開
HP04VR-10-12V	複動形	10	DC12V	6.5	0.2	10	16	80	75
HP04VR-10-24V	複動形	10	DC24V	6.5	0.2	10	16	80	75
HP04VR-16-12V	複動形	16	DC12V	10	0.1	29	38	159	150
HP04VR-16-24V	複動形	16	DC24V	10	0.1	29	38	159	150
HP04VR-20-12V	複動形	20	DC12V	14	0.1	49	66	329	200
HP04VR-20-24V	複動形	20	DC24V	14	0.1	49	66	329	200

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
HP04VR-10-12V	HP04VR-10-12V	P	46,330	-	-
HP04VR-10-24V	HP04VR-10-24V	P	46,330	-	-
HP04VR-16-12V	HP04VR-16-12V	P	47,390	-	-
HP04VR-16-24V	HP04VR-16-24V	P	47,390	-	-
HP04VR-20-12V	HP04VR-20-12V	P	58,300	-	-
HP04VR-20-24V	HP04VR-20-24V	P	58,300	-	-
