ニューエラー

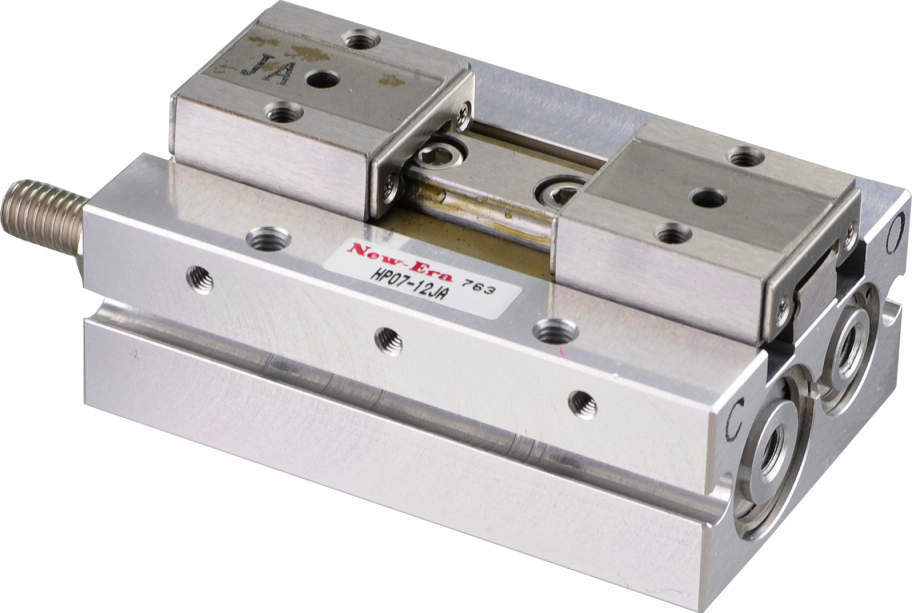

HP07
HP07
・耐荷重・耐モーメント(高剛性)
・高精度
・高繰返し精度：調整レバーがワークの大きさに関わらず一定位置停止(繰返し精度±0.01ミリ以下)
・調整レバーの停止位置調整
・ロングストローク
| 呼び径 | φ8、φ12 |
|---|---|
| 作動形式 | 複動形 |
| 使用流体 | 空気 |
| 最高使用圧力 | 0.7MPa |
| 耐圧 | 1.05MPa |
| 使用周囲温度 | 0～60℃(凍結無き事) |
| 給油 | 不要(機械摺動部要) |
| 配管口径 | M3×0.5(HP07-8) M5×0.8(HP07-12) |
| 最高使用頻度 | 120Cycle/min |
| 繰返し精度 | ±0.01mm |
| 適用スイッチ | ZE形(無接点スイッチ) |
36件の型式
| 型式 |
レバー位置 調整機構 |
シリンダ 内径 (mm) |
最低 使用圧 (MPa) |
開閉 ストローク (mm) |
把持力 (N) |
スイッチ |
スイッチ リード線長さ (m) |
スイッチ個数 | |
|---|---|---|---|---|---|---|---|---|---|
| 閉時 | 開時 | ||||||||
| HP07-8JA | 開方向調整 | φ8＋φ12 | 0.2 | 16 | 16.7 | 16.7 | 無し | - | - |
| HP07-8JB | 閉方向調整 | φ8＋φ12 | 0.2 | 16 | 16.7 | 16.7 | 無し | - | - |
| HP07-12JA | 開方向調整 | φ12＋φ16 | 0.15 | 22 | 44 | 44 | 無し | - | - |
| HP07-12JB | 閉方向調整 | φ12＋φ16 | 0.15 | 22 | 44 | 44 | 無し | - | - |
| HP07-8JA-ZE135A2 | 開方向調整 | φ8＋φ12 | 0.2 | 16 | 16.7 | 16.7 | 2線式無接点スイッチ、ストレート形 | 1 | 2個付 |
| HP07-8JA-ZE135B2 | 開方向調整 | φ8＋φ12 | 0.2 | 16 | 16.7 | 16.7 | 2線式無接点スイッチ、ストレート形 | 3 | 2個付 |
| HP07-8JA-ZE155A2 | 開方向調整 | φ8＋φ12 | 0.2 | 16 | 16.7 | 16.7 | 3線式無接点スイッチ、ストレート形 | 1 | 2個付 |
| HP07-8JA-ZE155B2 | 開方向調整 | φ8＋φ12 | 0.2 | 16 | 16.7 | 16.7 | 3線式無接点スイッチ、ストレート形 | 3 | 2個付 |
| HP07-8JA-ZE235A2 | 開方向調整 | φ8＋φ12 | 0.2 | 16 | 16.7 | 16.7 | 2線式無接点スイッチ、L形 | 1 | 2個付 |
| HP07-8JA-ZE235B2 | 開方向調整 | φ8＋φ12 | 0.2 | 16 | 16.7 | 16.7 | 2線式無接点スイッチ、L形 | 3 | 2個付 |
・型式でJAは開き側、JBは閉じ側を示す。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HP07-8JA | HP07-8JA | P | 45,000 | - | - |
| HP07-8JB | HP07-8JB | P | 45,000 | - | - |
| HP07-12JA | HP07-12JA | P | 48,000 | - | - |
| HP07-12JB | HP07-12JB | P | 48,000 | - | - |
| HP07-8JA-ZE135A2 | HP07-8JA-ZE135A2 | P | 51,400 | - | - |
| HP07-8JA-ZE135B2 | HP07-8JA-ZE135B2 | P | 52,200 | - | - |
| HP07-8JA-ZE155A2 | HP07-8JA-ZE155A2 | P | 51,600 | - | - |
| HP07-8JA-ZE155B2 | HP07-8JA-ZE155B2 | P | 52,600 | - | - |
| HP07-8JA-ZE235A2 | HP07-8JA-ZE235A2 | P | 51,400 | - | - |
| HP07-8JA-ZE235B2 | HP07-8JA-ZE235B2 | P | 52,200 | - | - |
