ニューエラー
SH
SH

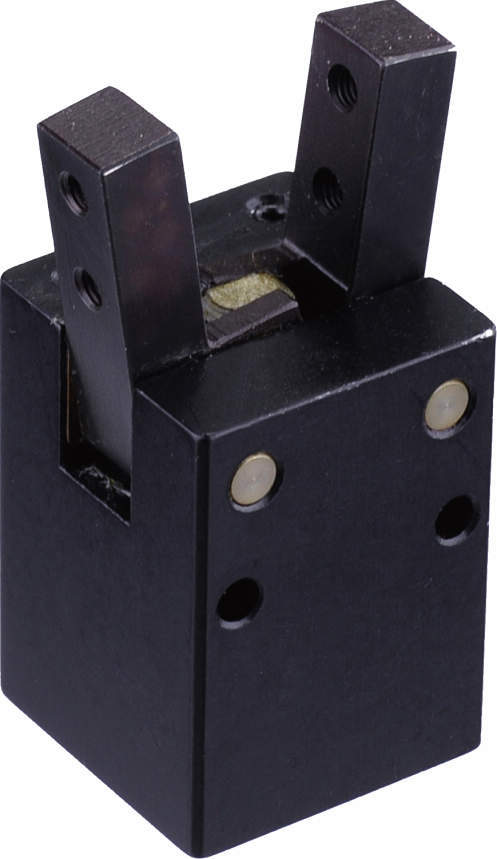

・小形、軽量：コンパクト設計の揺動形ハンドです。
| 形式 | SH：スイッチ無し CSH：スイッチ付（φ16のみ取付可） |
|---|---|
| シリンダ内径 | 12mm、16mm |
| 使用流体 | 空気 |
| 最高使用圧力 | 0.7MPa |
| 耐圧 | 1.05MPa |
| 使用周囲温度範囲 | 0～60℃(凍結無き事) |
| 給油 | 不要(機械摺動部要) |
| レバーネジ | M3×0.5 4個所 |
| 配管口径 | M5×0.8 |
| 最高使用頻度 | 180Cycle/min |
5件の型式
| 型式 | 作動形式 |
シリンダ内径 (mm) |
最低使用圧 (MPa) |
把持力 (N) |
外形寸法 (厚×幅×長) (mm) |
製品質量 (g) |
|
|---|---|---|---|---|---|---|---|
| 閉時 | 開時 | ||||||
| SH-16C | 複動形 | 16 | 0.1 | 8 | 11 | 25×25×35 | 90 |
| CSH-16C | 複動形 | 16 | 0.1 | 8 | 11 | 25×35×35 | 105 |
| SH-12M | 常時開単動形 | 12 | 0.35 | 2 | - | 20×20×27 | 39 |
| SH-16A | 常時開単動形 | 16 | 0.2 | 6 | - | 25×25×35 | 90 |
| CSH-16A | 常時開単動形 | 16 | 0.2 | 6 | - | 25×35×35 | 105 |
・把持力はグリップポイントL=30、圧力=0.5MPaの時の値です。 ・外形寸法は本体寸法を示す。(レバーは含まず)
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SH-16C | SH-16C | P | 14,000 | 在庫品 | - |
| CSH-16C | CSH-16C | P | 20,300 | - | - |
| SH-12M | SH-12M | P | 15,300 | - | - |
| SH-16A | SH-16A | P | 14,000 | - | - |
| CSH-16A | CSH-16A | P | 20,300 | - | - |
