ニューエラー

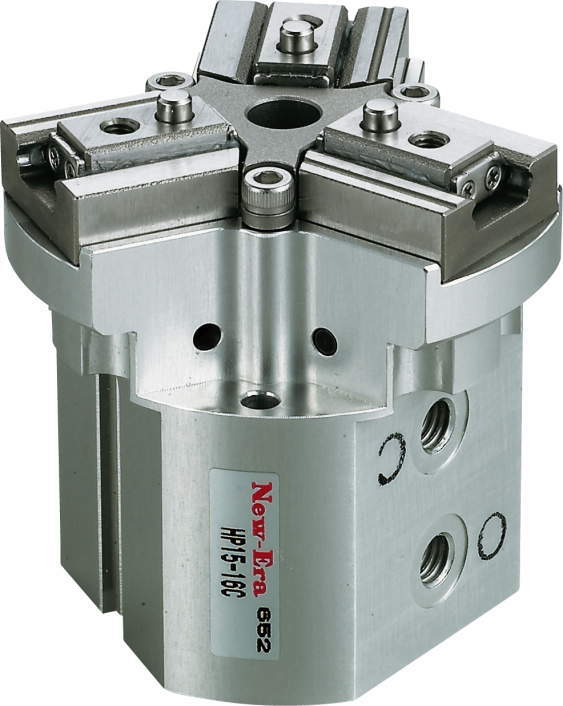

HP15-16C
HP15-16C
・エアーハンド
・リニアガイド採用により高剛性・高精度
・ロングポイントでのグリップ可能
・中空穴付
・センタリング精度±0.05mm以下
・繰返し精度±0.01mm以下
・耐荷重・耐モーメント
| シリンダ内径 | 16mm、20mm、25mm |
|---|---|
| 作動形式 | 複動形 |
| 使用流体 | 空気 |
| 最高使用圧力 | 0.7MPa |
| 耐圧 | 1.05MPa |
| 使用周囲温度範囲 | 0～60℃(凍結無き事) |
| 給油 | 不要(機械摺動部要) |
| 配管口径 | M5×0.8 |
| 最高使用頻度 | 180Cycle/min |
| センタリング精度 | ±0.05mm |
| 繰返し精度 | ±0.01mm |
3件の型式
| 型式 |
シリンダ内径 (mm) |
最低使用圧 (MPa) |
開閉ストローク (mm) |
把持力 (N) |
外形寸法 (径×長) (mm) |
製品質量 (g) |
|---|---|---|---|---|---|---|
| HP15-16C | 16 | 0.25 | 3（3.1～4.4） | 8 | 48×48 | 170 |
| HP15-20C | 20 | 0.2 | 5（5.1～6.7） | 16 | 64×58 | 306 |
| HP15-25C | 25 | 0.15 | 7（6.1～8） | 29 | 80×72 | 580 |
・把持力はグリップポイントL=30mm、圧力=0.5MPa時の実効値です。 ・外形寸法は本体寸法を示す。（レバーは含まず） ・開閉ストロークは標準値であり、（ ）内数値が実測値となります。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HP15-16C | HP15-16C | P | 76,320 | - | - |
| HP15-20C | HP15-20C | P | 81,620 | - | - |
| HP15-25C | HP15-25C | P | 93,280 | - | - |
