ニューエラー
| 作動形式 | 複動形 |
|---|---|
| シリンダ内径 | φ5 |
| 使用流体 | 空気 |
| 使用圧力範囲 | VC01：0.3～0.7MPa VC02：0.35～0.7MPa |
| 耐圧 | 1.05MPa |
| 使用温度範囲 | 0～60℃（凍結無きこと） |
| 使用速度範囲 | VC01：50～300mm/sec VC02：100～300mm/sec |
| 不回転精度 | VC01：±2.5° VC02：±0.9° |
| バッファストローク | 3mm |
| バッファスプリング力 | 取付時：0.9N END時：1.8N |
| 配管口径 | M3×0.5 |
| 給油 | 不要 |
4件の型式
| 型式 | シリーズ |
ストローク (mm) |
|---|---|---|

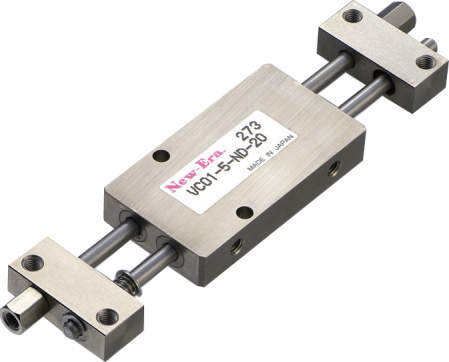

| VC01-5-ND-10 | スタンダード型 | 10 |
| VC01-5-ND-20 | スタンダード型 | 20 |
| VC02-5-ND-10 | 不回転精度向上型 | 10 |
| VC02-5-ND-20 | 不回転精度向上型 | 20 |
・使用速度範囲について：ご使用の際には必ず速度制御を行い300mm/sec以下でご使用ください。破損の原因となります。 ・不回転精度について：ピストンロッド引込時の値です。 ・バッファストロークについて：バッファストロークは3mm以上で使用しないでください。破損の原因となります。 ・真空ポート、ロッド先端メネジ部に継手をねじ込む場合はソケットを固定し推奨締付トルク0.7N・mで締め付けてください。 ・M3ネジ穴を使用して本体を固定する際は推奨締付トルク0.7N・mでご使用ください。その際のボルトネジ込み量は4mm未満としてください。作動に支障をきたす恐れがあります。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VC01-5-ND-10 | VC01-5-ND-10 | P | 15,000 | - | - |
| VC01-5-ND-20 | VC01-5-ND-20 | P | 17,000 | - | - |
| VC02-5-ND-10 | VC02-5-ND-10 | P | 24,600 | 在庫品 | - |
| VC02-5-ND-20 | VC02-5-ND-20 | P | 26,000 | - | - |
