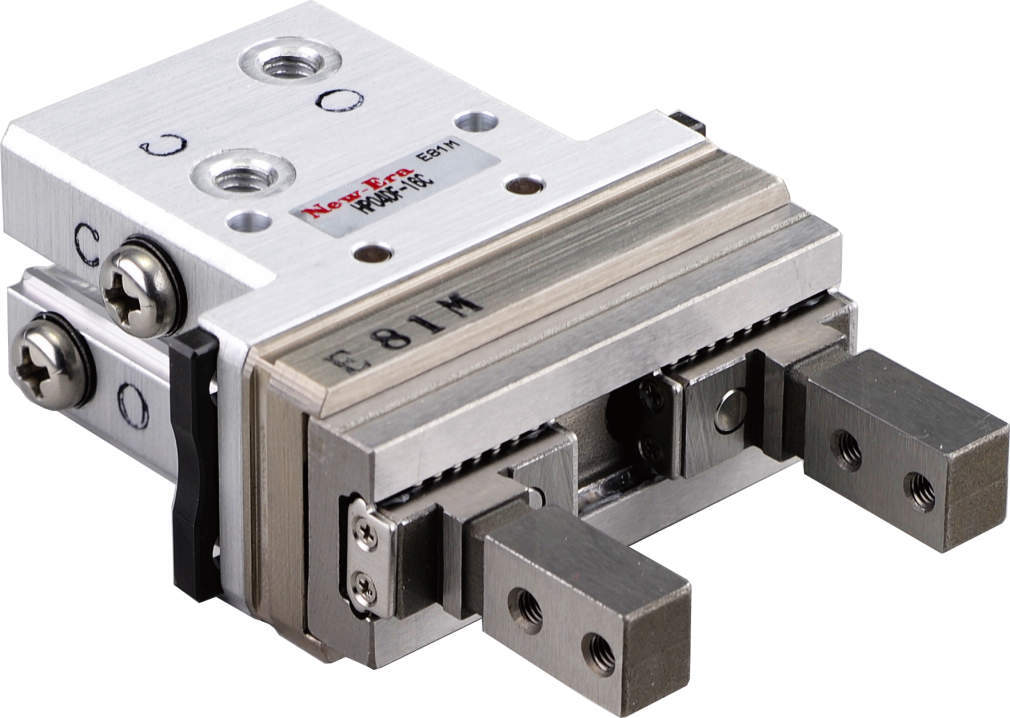

ニューエラー
優れたセンタリング精度
・±0.07ミリ以下
リニアガイドを採用
・耐荷重・耐モーメント（高剛性）
・高精度（繰返し精度±0.01ミリ以下）
・ロングポイントでのグリップ及び、オーバーハング把持が可能。
| 作動形式 | 複動形 |
|---|---|
| ベアリング着脱方法 | 手動 |
| 使用流体 | 空気 |
| 耐圧(MPa) | 1.05 |
| 使用頻度(Cycle/min) | 120 |
| 使用温度(℃) | 0～60(凍結無き事) |
| 給油 | 不要 |
| スイッチ | ZE形(無接点スイッチ) |
| センタリング精度 | ±0.07 |
| 繰返し把持精度(mm) | ±0.01 |
| 繰返し着脱精度(mm) | 0.05 (センタリング精度) |
25件の型式
| 型式 | タイプ |
シリンダ内径 (mm) |
開閉ストローク (mm) |
使用圧力 (MPa) |
配管接続口 |
実効把持力 (N) |
スイッチ |
リード線長さ (mm) |
スイッチ数量 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 閉時 | 開時 | |||||||||
| HP04DFR-10C | 本体+ベアリング | φ10 | 6.5 | 0.2～0.7 | M3×0.5 | 10 | 16 | 無し | - | - |
| HP04DFR-10C-ZE135A2 | 本体+ベアリング | φ10 | 6.5 | 0.2～0.7 | M3×0.5 | 10 | 16 | 2線式無接点スイッチ、ストレート形 | 1000 | 2 |
| HP04DFR-10C-ZE135B2 | 本体+ベアリング | φ10 | 6.5 | 0.2～0.7 | M3×0.5 | 10 | 16 | 2線式無接点スイッチ、ストレート形 | 3000 | 2 |
| HP04DFR-10C-ZE155A2 | 本体+ベアリング | φ10 | 6.5 | 0.2～0.7 | M3×0.5 | 10 | 16 | 3線式無接点スイッチ、ストレート形 | 1000 | 2 |
| HP04DFR-10C-ZE155B2 | 本体+ベアリング | φ10 | 6.5 | 0.2～0.7 | M3×0.5 | 10 | 16 | 3線式無接点スイッチ、ストレート形 | 3000 | 2 |
| HP04DFR-10C-ZE235A2 | 本体+ベアリング | φ10 | 6.5 | 0.2～0.7 | M3×0.5 | 10 | 16 | 2線式無接点スイッチ、L形 | 1000 | 2 |
| HP04DFR-10C-ZE235B2 | 本体+ベアリング | φ10 | 6.5 | 0.2～0.7 | M3×0.5 | 10 | 16 | 2線式無接点スイッチ、L形 | 3000 | 2 |
| HP04DFR-10C-ZE255A2 | 本体+ベアリング | φ10 | 6.5 | 0.2～0.7 | M3×0.5 | 10 | 16 | 3線式無接点スイッチ、L形 | 1000 | 2 |
| HP04DFR-10C-ZE255B2 | 本体+ベアリング | φ10 | 6.5 | 0.2～0.7 | M3×0.5 | 10 | 16 | 3線式無接点スイッチ、L形 | 3000 | 2 |
| HP04DFR-16C | 本体+ベアリング | φ16 | 10 | 0.1～0.7 | M5×0.8 | 29 | 38 | 無し | - | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HP04DFR-10C | HP04DFR-10C | P | 60,210 | - | - |
| HP04DFR-10C-ZE135A2 | HP04DFR-10C-ZE135A2 | P | 66,610 | - | - |
| HP04DFR-10C-ZE135B2 | HP04DFR-10C-ZE135B2 | P | 67,410 | - | - |
| HP04DFR-10C-ZE155A2 | HP04DFR-10C-ZE155A2 | P | 66,810 | - | - |
| HP04DFR-10C-ZE155B2 | HP04DFR-10C-ZE155B2 | P | 67,810 | - | - |
| HP04DFR-10C-ZE235A2 | HP04DFR-10C-ZE235A2 | P | 66,610 | - | - |
| HP04DFR-10C-ZE235B2 | HP04DFR-10C-ZE235B2 | P | 67,410 | - | - |
| HP04DFR-10C-ZE255A2 | HP04DFR-10C-ZE255A2 | P | 66,810 | - | - |
| HP04DFR-10C-ZE255B2 | HP04DFR-10C-ZE255B2 | P | 67,810 | - | - |
| HP04DFR-16C | HP04DFR-16C | P | 63,710 | - | - |
