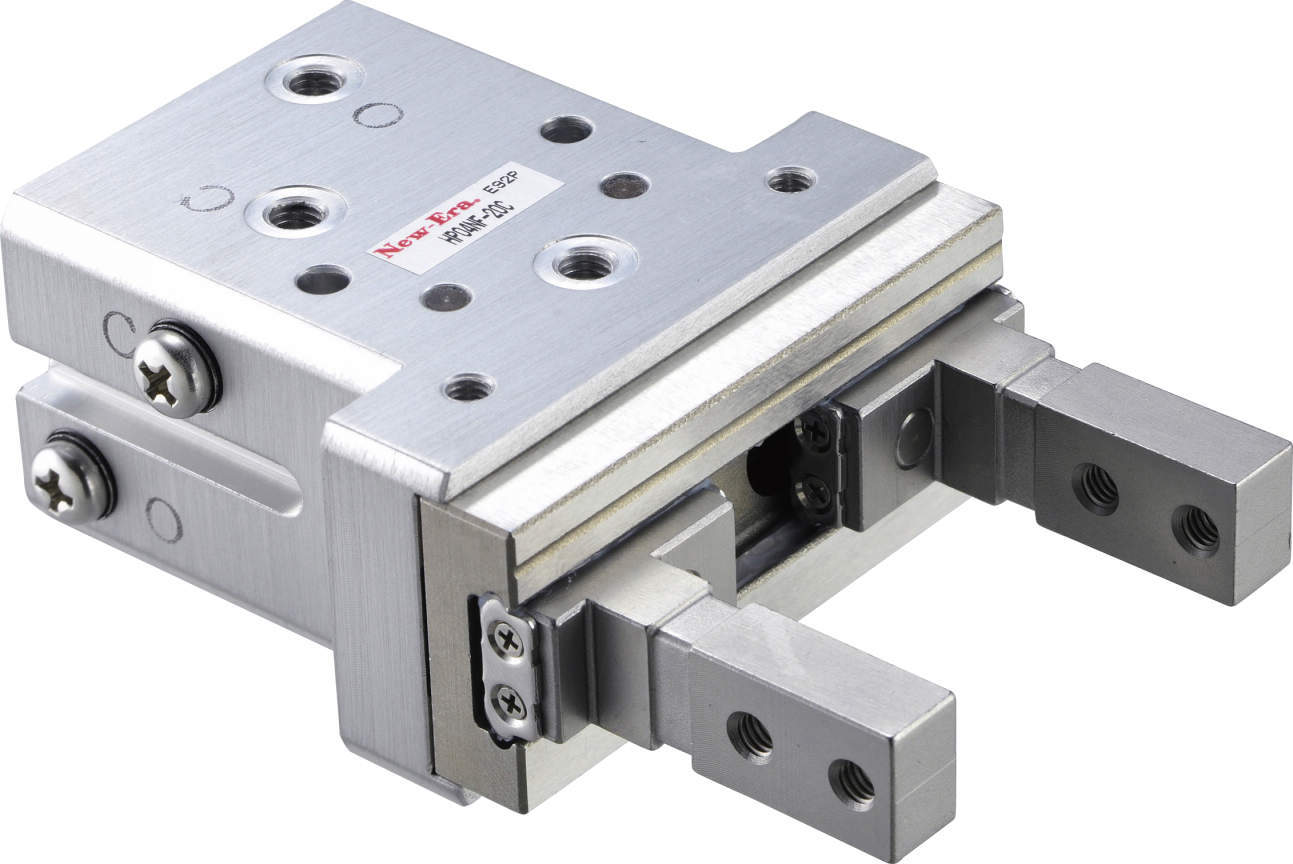

エアハンド（平行移動形）｜平行移動形リニアクリーンハンド（フィンガ（長爪）タイプ） HP04NFRシリーズ

HP04NFR

HP04NFR

クリーンルームに最適！

優れたセンタリング精度
・±0.07ミリ以下
リニアガイドを採用
・耐荷重・耐モーメント(高剛性)
・高精度(繰返し精度±0.01ミリ以下)
・ロングポイントでのグリップ及び、オーバーハング把持が可能。

: #エアハンド

共通仕様

シリーズ	HP04NR：スタンダードタイプ HP04NLR：ロングストロークタイプ HP04NFR：フィンガータイプ
作動方式	複動式
シリンダ内径	8mm・10mm・16mm・20mm
最高使用圧力	0.7MPa
耐圧	1.05MPa
最高使用頻度	φ8～φ16：180Cycle/min φ20：150Cycle/min 150Cycle/min
使用周囲温度範囲	0～60℃(凍結無き事)
給油	不要
センタリング精度	±0.07mm
繰返し精度	±0.01mm
配管口径	φ8mm・φ10mm：M3×0.5 φ16mm・φ20mm：M5×0.8

カタログ・チラシ

詳細仕様

前へ

次へ

36件中 1-10件
表示件数

仕様
価格・納期

36件の型式

型式	タイプ	開閉ストローク (mm)	最低使用圧 (MPa)	把持力(N)		スイッチ	リード線長さ (m)	スイッチ個数
				閉時	開時
				閉時	開時
HP04NFR-8C	フィンガ(長爪)	4	0.2	6.5	10	無し	-	-
HP04NFR-8C-ZE135A2	フィンガ(長爪)	4	0.2	6.5	10	2線式無接点スイッチ、ストレート形	1	2
HP04NFR-8C-ZE135B2	フィンガ(長爪)	4	0.2	6.5	10	2線式無接点スイッチ、ストレート形	3	2
HP04NFR-8C-ZE155A2	フィンガ(長爪)	4	0.2	6.5	10	3線式無接点スイッチ、ストレート形	1	2
HP04NFR-8C-ZE155B2	フィンガ(長爪)	4	0.2	6.5	10	3線式無接点スイッチ、ストレート形	3	2
HP04NFR-8C-ZE235A2	フィンガ(長爪)	4	0.2	6.5	10	2線式無接点スイッチ、L形	1	2
HP04NFR-8C-ZE235B2	フィンガ(長爪)	4	0.2	6.5	10	2線式無接点スイッチ、L形	3	2
HP04NFR-8C-ZE255A2	フィンガ(長爪)	4	0.2	6.5	10	3線式無接点スイッチ、L 形	1	2
HP04NFR-8C-ZE255B2	フィンガ(長爪)	4	0.2	6.5	10	3線式無接点スイッチ、L 形	3	2
HP04NFR-10C	フィンガ(長爪)	6.5	0.2	10	16	無し	-	-

・把持力は開閉ストロークの中間位置で測定、把持点L＝30mm、圧力0.5MPa時の実効値です。・極端に短いストロークでの使用におきましてはガイドの油切れにより動きが悪くなる事があります。

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
HP04NFR-8C	HP04NFR-8C	P	51,410	-	-
HP04NFR-8C-ZE135A2	HP04NFR-8C-ZE135A2	P	57,810	-	-
HP04NFR-8C-ZE135B2	HP04NFR-8C-ZE135B2	P	58,610	-	-
HP04NFR-8C-ZE155A2	HP04NFR-8C-ZE155A2	P	58,010	-	-
HP04NFR-8C-ZE155B2	HP04NFR-8C-ZE155B2	P	59,010	-	-
HP04NFR-8C-ZE235A2	HP04NFR-8C-ZE235A2	P	57,810	-	-
HP04NFR-8C-ZE235B2	HP04NFR-8C-ZE235B2	P	58,610	-	-
HP04NFR-8C-ZE255A2	HP04NFR-8C-ZE255A2	P	58,010	-	-
HP04NFR-8C-ZE255B2	HP04NFR-8C-ZE255B2	P	59,010	-	-
HP04NFR-10C	HP04NFR-10C	P	41,870	-	-
