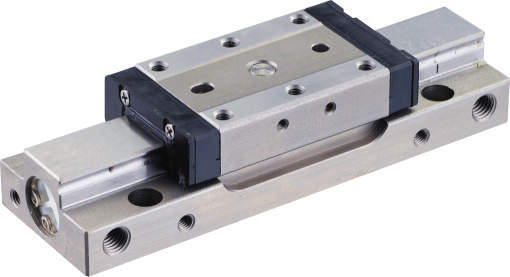

クリーンルームに対応。小型リニアガイドにアクチュエータを内蔵。
・コンパクト性を追及し、リニアガイドにエアシリンダを内蔵した結果、リニアガイドの精度、剛性を維持した小型高精度アクチュエータ「ピコテーブル」となりました。
・このピコテーブルのクリーンルーム対応品としてPPTNシリーズが誕生しました。
・ピストン摺動部とリニアガイド内部に通じるリリーフボードを設け、真空引きによる粉塵排出が可能となりました。
・走り平行度：0.004mm(PPTN10、12)
・取付平行度：0.02mm(PPTN10、12)
共通仕様
| シリンダ内径 | φ6mm、φ10mm、φ12mm (スイッチレール無しはφ6mmのみ) |
|---|---|
| ガイド機構 | リニアガイド |
| 作動方式 | 複動 |
| 使用流体 | 空気 |
| 最高使用圧力 | 0.7MPa |
| 最低使用圧力 | 0.15MPa |
| 耐圧 | 1.05MPa |
| 使用温度範囲 | 5～60℃ |
| 給油 | 不可 |
| クッション（標準） | なし |
