ニードルバルブ｜ニードルストップバルブ（ステンレス鋼製・2.65MPa・パネルナット付） US-□27P

US-127P

  • US-127P

  • US-527P

  • US-327P

  • US-627P

NEW US-VALVES　NEW満弁くん

■高圧ガス大臣認定品として、安全設計を行っております。

■ボディは堅牢な鍛造仕上げで、且つボンネットレス形のため、コンパクトです。

■ステムの形状がニードルになっておりますので、精密で安定性のある流量調整が容易にできます。

■フジキン独自の組合せパッキンと、操作性を重視した設計により、ハンドルトルクが低く、シール性のよい構造となっております。

■ハンドルは、水抜き穴があり操作性のよい形状で、弁番号銘板も取付けやすくなっております。

■ボディは、Uボルトで固定し易い形状となっております。

#バルブ
#ニードルバルブ

共通仕様

材質 ・ボディ：SUSF316
・ステム：SUS316
・グランドパッキン：C-PTFE＋PTFE
・ハンドル：ADC12
最高使用圧力 26.5MPa
使用温度範囲 -45～+230℃

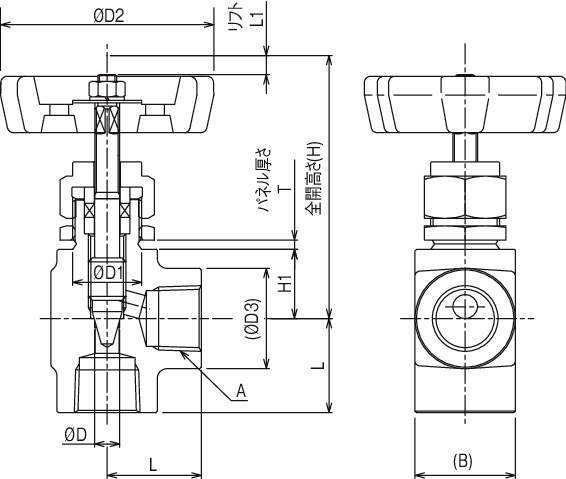

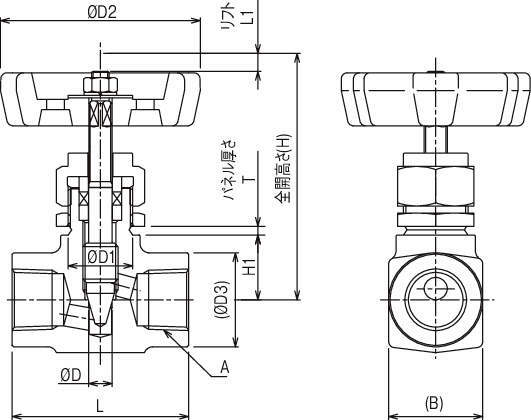

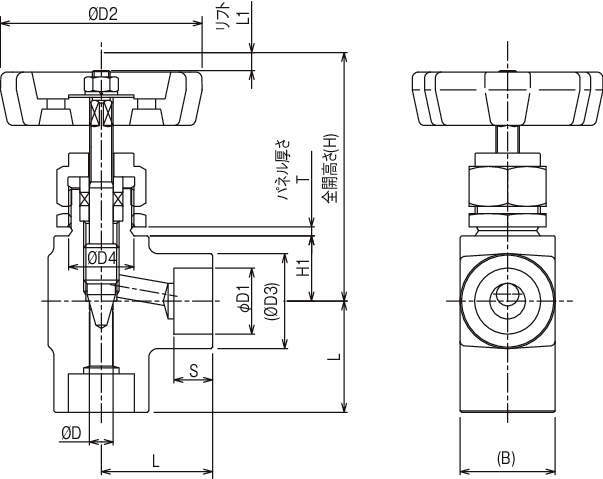

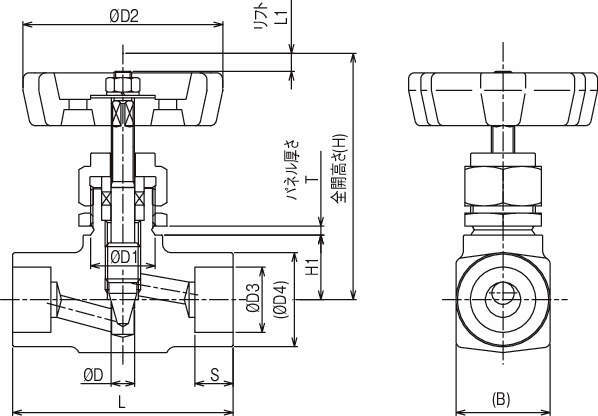

  • 寸法図

詳細仕様

前へ
次へ

  • 23件中 1-10件

  • 表示件数

23件の型式

  • US-127P

  • US-527P

  • US-327P

  • US-627P

型式 タイプ 形状 最高
使用圧力		 呼び径 オリフィス径
D
(mm)		 面間距離
L
(mm)		 管接続部
ねじ
A		 管接続部(mm) パネル取付部(mm) 全開高さ
H
(mm)		 リフト
L1
(mm)		 ハンドル径
D2
(mm)		 D3
(mm)		 D4
(mm)		 B
(mm)		 パネル厚さ(mm) MAX Cv値 質量
(kg)
A B D3 S D1 H1 Tmin Tmax
US-127PA-R パネルナット付ねじ込み式 グローブ 26.5MPa 6A 1/8B 5 48 Rc1/8 - - 18.5 16 68 5 58 22 - 22 1 3.5 0.34 0.3
US-127PB-R パネルナット付ねじ込み式 グローブ 26.6MPa 8A 1/4B 5 48 Rc1/4 - - 18.5 16 68 5 58 22 - 22 1 3.5 0.46 0.3
US-127PC-R パネルナット付ねじ込み式 グローブ 26.7MPa 10A 3/8B 6 55 Rc3/8 - - 22.5 19 81 6 68 26 - 26 1 3.5 0.66 0.4
US-127PD-R パネルナット付ねじ込み式 グローブ 26.8MPa 15A 1/2B 8 60 Rc1/2 - - 22.5 22 86 7.5 68 32 - 32 1 3.5 1.08 0.6
US-127PE-R パネルナット付ねじ込み式 グローブ 26.9MPa 20A 3/4B 10 70 Rc3/4 - - 25.5 30 107 10 78 38 - 38 1.5 3.5 1.83 0.9
US-127PF-R パネルナット付ねじ込み式 グローブ 26.10MPa 25A 1B 12 85 Rc1 - - 33.5 36 130 12 88 46 - 46 1.5 3.5 2.64 1.6
US-527PA-R パネルナット付ソケットウェルド式 グローブ 26.17MPa 6A 1/8B 5 60 - 11 10 18.5 16 68 5 58 - 22 22 1 3.5 0.46 0.3
US-527PB-R パネルナット付ソケットウェルド式 グローブ 26.18MPa 8A 1/4B 5 60 - 14.3 10 18.5 16 68 5 58 - 22 22 1 3.5 0.46 0.3
US-527PC-R パネルナット付ソケットウェルド式 グローブ 26.19MPa 10A 3/8B 6 65 - 17.8 13 22.5 19 81 6 68 - 26 26 1 3.5 0.66 0.5
US-527PD-R パネルナット付ソケットウェルド式 グローブ 26.20MPa 15A 1/2B 8 75 - 22.2 13 22.5 22 86 7.5 68 - 32 32 1 3.5 1.08 0.7

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
US-127PA-R US-127PA-R P 19,600 - 6日間
US-127PB-R US-127PB-R P 19,600 在庫品 6日間
US-127PC-R US-127PC-R P 21,500 在庫品 6日間
US-127PD-R US-127PD-R P 23,600 在庫品 6日間
US-127PE-R US-127PE-R P 37,000 在庫品 6日間
US-127PF-R US-127PF-R P 68,700 - 6日間
US-527PA-R US-527PA-R P 19,600 - 6日間
US-527PB-R US-527PB-R P 19,600 - 6日間
US-527PC-R US-527PC-R P 21,500 - 6日間
US-527PD-R US-527PD-R P 23,600 - 6日間
