ニードルバルブ｜ニードルストップバルブ（ステンレス鋼製・2.65MPa・ロックナット付） US-□27L

US-127L

  • US-127L

  • US-327L

NEW US-VALVES　NEW満弁くん

■高圧ガス大臣認定品として、安全設計を行っております。

■ボディは堅牢な鍛造仕上げで、且つボンネットレス形のため、コンパクトです。

■ステムの形状がニードルになっておりますので、精密で安定性のある流量調整が容易にできます。

■フジキン独自の組合せパッキンと、操作性を重視した設計により、ハンドルトルクが低く、シール性のよい構造となっております。

■ハンドルは、水抜き穴があり操作性のよい形状で、弁番号銘板も取付けやすくなっております。

■ボディは、Uボルトで固定し易い形状となっております。

#バルブ
#ニードルバルブ

共通仕様

材質 ・ボディ：SUSF316
・ステム：SUS316
・グランドパッキン：C-PTFE＋PTFE
・ハンドル：ADC12
最高使用圧力 26.5MPa
使用温度範囲 -45～+230℃

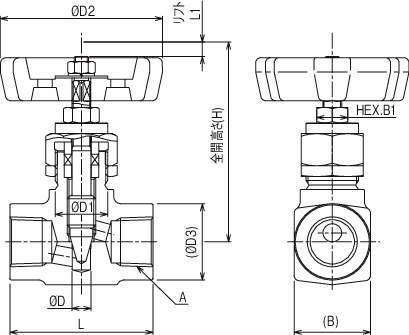

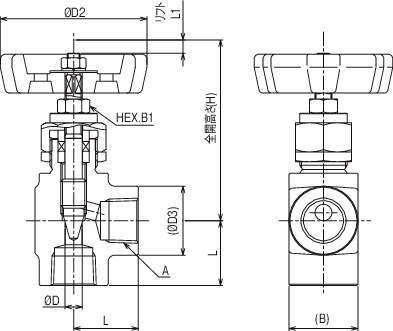

  • 寸法図

詳細仕様

前へ
次へ

  • 5件中 1-5件

  • 表示件数

5件の型式

  • US-127L

  • US-327L

型式 タイプ 形状 最高
使用圧力		 呼び径 オリフィス径
D
(mm)		 面間距離
L
(mm)		 管接続部
ねじ
A		 全開高さ
H
(mm)		 リフト
L1
(mm)		 ハンドル径
D2
(mm)		 D3
(mm)		 B
(mm)		 B1
(mm)		 MAX Cv値 質量
(kg)
A B
US-127LA-R ロックナット付ねじ込み式 グローブ 26.28MPa 6A 1/8B 5 48 Rc1/8 68 5 58 22 22 10 0.34 0.3
US-127LB-R ロックナット付ねじ込み式 グローブ 26.29MPa 8A 1/4B 5 48 Rc1/4 68 5 58 22 22 10 0.46 0.3
US-127LC-R ロックナット付ねじ込み式 グローブ 26.30MPa 10A 3/8B 6 55 Rc3/8 81 6 68 26 26 13 0.66 0.4
US-127LD-R ロックナット付ねじ込み式 グローブ 26.31MPa 15A 1/2B 8 60 Rc1/2 86 7.5 68 32 32 13 1.08 0.6
US-327LD-R ロックナット付ねじ込み式 アングル 26.32MPa 15A 1/2B 8 30 Rc1/2 86 7.5 68 32 32 13 1.53 0.6

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
US-127LA-R US-127LA-R P 23,100 - 20日間
US-127LB-R US-127LB-R P 23,100 - 20日間
US-127LC-R US-127LC-R P 25,000 - 20日間
US-127LD-R US-127LD-R P 27,300 - 20日間
US-327LD-R US-327LD-R P 41,800 - 20日間
