ニードルバルブ｜ニードルストップバルブ（ステンレス鋼製・2.65MPa・パネルナット付ソケットウェルド式） US-527P・US-627P

US-527P

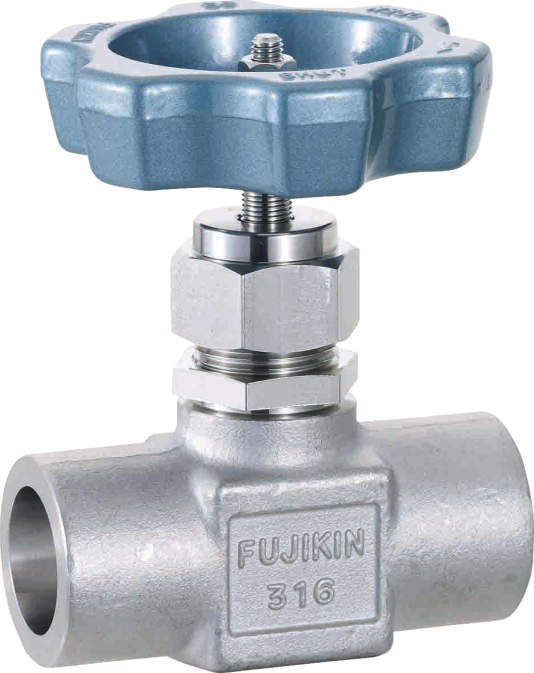

  • US-527P

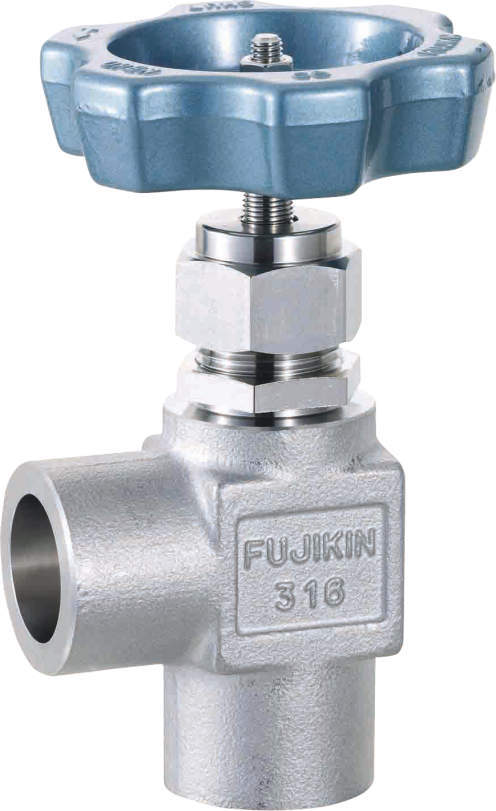

  • US-627P

NEW US-VALVES ／ NEW満弁くん

■高圧ガス大臣認定品として、安全設計を行っております。

■ボディは堅牢な鍛造仕上げで、且つボンネットレス形のため、コンパクトです。

■ステムの形状がニードルになっておりますので、精密で安定性のある流量調整が容易にできます。

■フジキン独自の組合せパッキンと、操作性を重視した設計により、ハンドルトルクが低く、シール性のよい構造となっております。

■ハンドルは、水抜き穴があり操作性のよい形状で、弁番号銘板も取付けやすくなっております。

■ボディは、Uボルトで固定し易い形状となっております。

#バルブ
#ニードルバルブ

共通仕様

材質 ・ボディ：SUSF316
・ステム：SUS316
・グランドパッキン：C-PTFE＋PTFE
・ハンドル：ADC12
最高使用圧力 26.5MPa
使用温度範囲 -45～+230℃

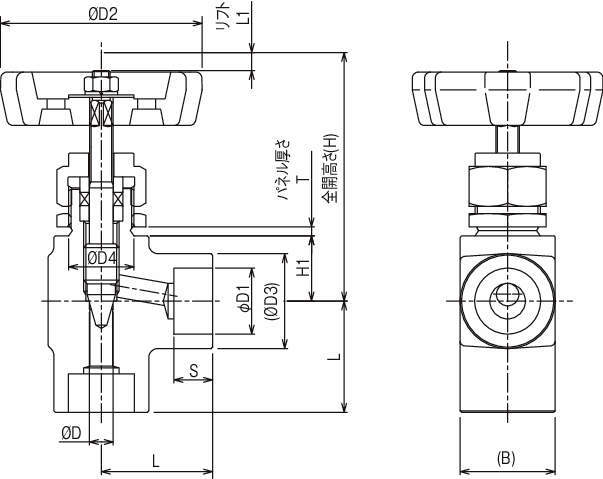

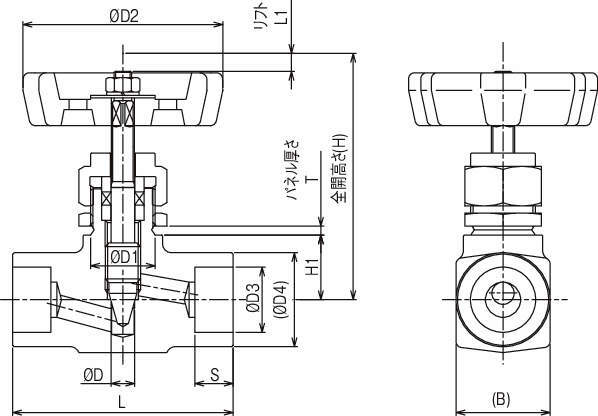

  • 寸法図

詳細仕様

前へ
次へ

  • 11件中 1-10件

  • 表示件数

11件の型式

  • US-527P

  • US-627P

型式 タイプ 形状 最高
使用圧力		 呼び径 オリフィス径
D
(mm)		 面間距離
L
(mm)		 管接続部(mm) パネル取付部(mm) 全開高さ
H
(mm)		 リフト
L1
(mm)		 ハンドル径
D2
(mm)		 D4
(mm)		 B
(mm)		 パネル厚さ(mm) MAX Cv値 質量
(kg)
D3 S D1 H1 Tmin Tmax
US-527PA-R パネルナット付ソケットウェルド式 グローブ 26.5MPa 6A 5 60 11 10 18.5 16 68 5 58 22 22 1 3.5 0.46 0.3
US-527PB-R パネルナット付ソケットウェルド式 グローブ 26.5MPa 8A 5 60 14.3 10 18.5 16 68 5 58 22 22 1 3.5 0.46 0.3
US-527PC-R パネルナット付ソケットウェルド式 グローブ 26.5MPa 10A 6 65 17.8 13 22.5 19 81 6 68 26 26 1 3.5 0.66 0.5
US-527PD-R パネルナット付ソケットウェルド式 グローブ 26.5MPa 15A 8 75 22.2 13 22.5 22 86 7.5 68 32 32 1 3.5 1.08 0.7
US-527PE-R パネルナット付ソケットウェルド式 グローブ 26.5MPa 20A 10 85 27.7 16 25.5 30 107 10 78 38 38 1.5 3.5 1.83 1
US-527PF-R パネルナット付ソケットウェルド式 グローブ 26.5MPa 25A 12 100 34.5 16 33.5 36 130 12 88 46 46 1.5 3.5 2.64 1.8
US-627PB-R パネルナット付ソケットウェルド式 アングル 26.5MPa 8A 5 30 14.3 10 18.5 16 68 5 58 22 22 1 3.5 0.61 0.3
US-627PC-R パネルナット付ソケットウェルド式 アングル 26.5MPa 10A 6 32.5 17.8 13 22.5 19 81 6 68 32 32 1 3.5 0.88 0.5
US-627PD-R パネルナット付ソケットウェルド式 アングル 26.5MPa 15A 8 37.5 22.2 13 22.5 22 86 7.5 68 32 32 1 3.5 1.53 0.7
US-627PE-R パネルナット付ソケットウェルド式 アングル 26.5MPa 20A 10 42.5 27.7 16 25.5 30 107 10 78 38 38 1.5 3.5 2.47 1

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
US-527PA-R US-527PA-R P 19,600 - 6日間
US-527PB-R US-527PB-R P 19,600 - 6日間
US-527PC-R US-527PC-R P 21,500 - 6日間
US-527PD-R US-527PD-R P 23,600 - 6日間
US-527PE-R US-527PE-R P 37,000 - 6日間
US-527PF-R US-527PF-R P 68,700 - 6日間
US-627PB-R US-627PB-R P 29,700 - お問合
US-627PC-R US-627PC-R P 32,100 - お問合
US-627PD-R US-627PD-R P 35,500 - お問合
US-627PE-R US-627PE-R P 55,500 - お問合
