UBVN-BU
-
![]()
UBVN-BU
フジキン
ボールバルブ｜コンパクトタイプボールバルブ（ステンレス鋼製・3MPa・レデュースボア） UBVN-BU
詳細仕様
5件の型式
-
UBVN-BU

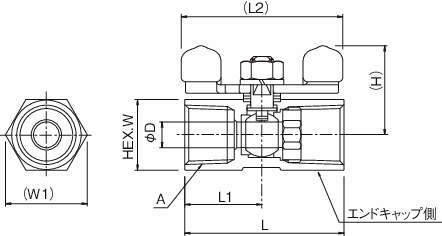

| 型式 | 仕様 |
最高 使用圧力 |
呼び径 |
管接続部 ねじ A |
口径 D (mm) |
面間距離 L (mm) |
ハンドル長さ L1 (mm) |
L2 (mm) |
高さ H (mm) |
W (mm) |
W1 (mm) |
Cv値 |
質量 (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | |||||||||||||
| UBVN-14B-BU-R | レデュースボア(蝶ハンドル式) | 3MPa | 8A | 1/4B | Rc1/4 | 5 | 39 | 18.5 | 51 | 28.5 | 17 | 19 | 1.9 | 0.06 |
| UBVN-14C-BU-R | レデュースボア(蝶ハンドル式) | 3MPa | 10A | 3/8B | Rc3/8 | 7 | 44 | 20.9 | 54 | 31.5 | 21 | 23.5 | 2.5 | 0.1 |
| UBVN-14D-BU-R | レデュースボア(蝶ハンドル式) | 3MPa | 15A | 1/2B | Rc1/2 | 9.1 | 56.5 | 27.3 | 57 | 34.5 | 25 | 28 | 5.1 | 0.155 |
| UBVN-14E-BU-R | レデュースボア(蝶ハンドル式) | 3MPa | 20A | 3/4B | Rc3/4 | 12.5 | 59 | 30.5 | 57 | 38 | 32 | 36 | 8.4 | 0.23 |
| UBVN-14F-BU-R | レデュースボア(蝶ハンドル式) | 3MPa | 25A | 1B | Rc1 | 15 | 71 | 36.5 | 72.5 | 52 | 38 | 42.5 | 12.6 | 0.39 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UBVN-14B-BU-R | UBVN-14B-BU-R | P | 2,600 | 在庫品 | - |
| UBVN-14C-BU-R | UBVN-14C-BU-R | P | 2,800 | 在庫品 | - |
| UBVN-14D-BU-R | UBVN-14D-BU-R | P | 3,300 | 在庫品 | - |
| UBVN-14E-BU-R | UBVN-14E-BU-R | P | 3,900 | 在庫品 | - |
| UBVN-14F-BU-R | UBVN-14F-BU-R | P | 4,900 | - | - |
