FUDDFL-□16G
FUDDFL-□16G
■MEGA-ONE HQ
・MEGA-ONE HQは各種半導体装置・設備等の超高純度流体および可燃性、毒性流体ライン向けの90°開閉ダイヤフラムバルブです。
・ダイレクトダイヤフラム構造により高気密性、高耐久性、コンパクト性、パーティクルフリー、デッドスペースフリーを達成した業界スタンダードのバルブです。
■高圧ガス大臣認定品としても対応可能です。
■バルブの開閉状態が一目で確認できます。
■高耐久性ニッケルーコバルト合金製ダイヤフラム
■良好な置換特性（UJR MALE TYPEで全内容積 1.39cc）
■シート材質として、標準でPCTFEを採用しています。
・PIもオプション設定されています。
■接ガス部はすべて標準でEP処理されています。
・オプションでUP処理も可能です。
6件の型式
FUDDFL-□16G
| 型式 | 形状 |
最高 使用圧力 |
接続継手 | 呼び径 |
配管 接続口径 |

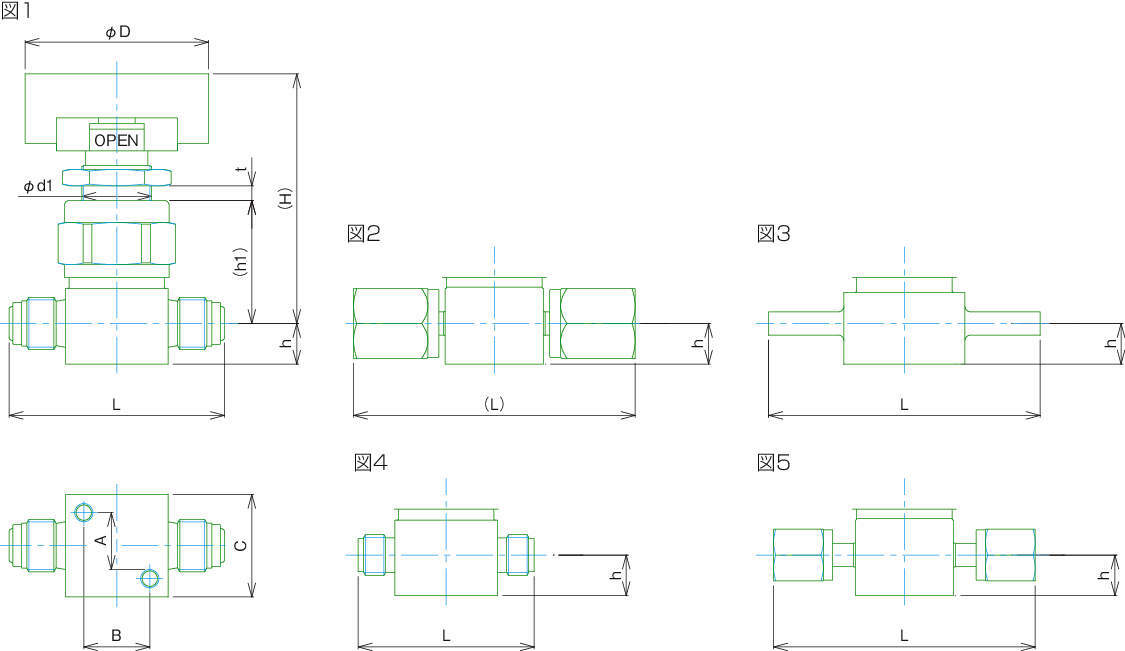

MAX Cv値 | 参照図 |
L (mm) |
H (mm) |
h (mm) |
h1 (mm) |
t (mm) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
d1 (mm) |
オプション | 内面処理 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| シート材 | |||||||||||||||||||
| FUDDFL-716G-6.35#A | 開閉表示付き | 16.2MPa | UJR継手（両端おす） | 6.35 | 1/4OD | 0.1 | 1 | 58.7 | 67 | 11.1 | 32.5 | 4 | 18 | 18 | 28 | 50 | 19.2 | PCTFE（標準） | - |
| FUDDFL-716G-6.35#A-UP | 開閉表示付き | 16.2MPa | UJR継手（両端おす） | 6.35 | 1/4OD | 0.1 | 1 | 58.7 | 67 | 11.1 | 32.5 | 4 | 18 | 18 | 28 | 50 | 19.2 | PCTFE（標準） | UP処理（フジキン特殊表面処理） |
| FUDDFL-716G-6.35-2#A | 開閉表示付き | 16.2MPa | UJR継手（両端めす） | 6.35 | 1/4OD | 0.1 | 2 | 76.2 | 67 | 11.1 | 32.5 | 4 | 18 | 18 | 28 | 50 | 19.2 | PCTFE（標準） | - |
| FUDDFL-716G-6.35-2#A-UP | 開閉表示付き | 16.2MPa | UJR継手（両端めす） | 6.35 | 1/4OD | 0.1 | 2 | 76.2 | 67 | 11.1 | 32.5 | 4 | 18 | 18 | 28 | 50 | 19.2 | PCTFE（標準） | UP処理（フジキン特殊表面処理） |
| FUDDFL-716G-9.52#A | 開閉表示付き | 16.2MPa | UJR継手（両端おす） | 9.52 | 3/8OD | 0.1 | 1 | 76.2 | 70.5 | 11.1 | 36 | 4 | 18 | 18 | 28 | 50 | 19.2 | PCTFE（標準） | - |
| FUDDFL-916G-6.35#A | 開閉表示付き | 16.2MPa | F900継手 | 6.35 | 1/4OD | 0.1 | - | - | - | - | - | - | - | - | - | - | - | PCTFE（標準） | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FUDDFL-716G-6.35#A | FUDDFL-716G-6.35#A | P | 57,000 | - | - |
| FUDDFL-716G-6.35#A-UP | FUDDFL-716G-6.35#A-UP | P | 70,000 | - | - |
| FUDDFL-716G-6.35-2#A | FUDDFL-716G-6.35-2#A | P | 66,400 | - | - |
| FUDDFL-716G-6.35-2#A-UP | FUDDFL-716G-6.35-2#A-UP | P | 76,300 | - | - |
| FUDDFL-716G-9.52#A | FUDDFL-716G-9.52#A | P | 72,600 | - | - |
| FUDDFL-916G-6.35#A | FUDDFL-916G-6.35#A | P | 53,000 | - | - |
