自動ダイヤフラムバルブ｜高温バルブ・オールメタルエアオペレーションバルブ（MEGA-M LA） FWB(R)-71

FWB(R)-71

  • FWB(R)-71

FINE series PURE ／ 高温バルブ series 極み

■MEGA-M LA
・オールメタル　エアオペレーションバルブ

■高温バルブ
・MEGA-M LA は、高温下300℃（条件によります）まで対応可能なオールメタルバルブです。
・専用のヒーターと組み合わせる事で、高温プロセスや排気系での堆積物付着防止に大きく貢献致します。

■標準接続は1/8" ファインロック

■300℃対応可能
・アクチュエータはオールメタルであり環境温度300℃で使用可能。

■300℃時で耐久性20万回以上
・オプションで耐久性100万回も対応可能（Cv値0.1）

■良好な置換特性（UJR MALE TYPEで全内容積 1.38cc）

■メタルシートの採用により接ガス部はすべてメタルとなりました。

■接ガス部は全て標準でUP処理されています。

#ダイヤフラムバルブ

共通仕様

使用温度範囲 -10～ +300℃
ボディ SUS316L Wメルト材
ダイヤフラム ニッケル−コバルト合金
ステム・ボンネット SUS316
アクチュエータ SUS316

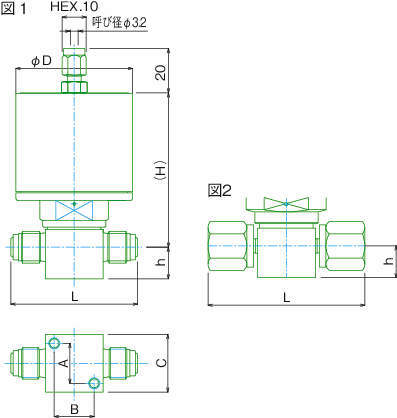

  • 寸法図

詳細仕様

前へ
次へ

  • 8件中 1-8件

  • 表示件数

8件の型式

  • FWB(R)-71

型式 シリンダ
作動方式		 最高
使用圧力		 作動圧力 接続継手 呼び径 配管
接続口径		 MAX Cv値 参照図 L
(mm)		 h
(mm)		 H
(mm)		 D
(mm)		 A
(mm)		 B
(mm)		 C
(mm)
FWB-71-6.35#A ノーマルオープン（N.O) 1MPa 0.39～0.59MPa UJR継手（両端おす） 6.35 1/4OD 0.25（20℃窒素ガス時） 1 57 14.3 69.5 52 18 18 26
FWB-71-6.35-2#A ノーマルオープン（N.O) 1MPa 0.39～0.59MPa UJR継手（両端めす） 6.35 1/4OD 0.25（20℃窒素ガス時） 2 70.6 14.3 69.5 52 18 18 26
FWB-71-9.52#A ノーマルオープン（N.O) 1MPa 0.39～0.59MPa UJR継手（両端おす） 9.52 3/8OD 0.7（20℃窒素ガス時） 1 76.2 11.1 94.3 62 20.2 20.2 35
FWB-71-9.52-2#A ノーマルオープン（N.O) 1MPa 0.39～0.59MPa UJR継手（両端めす） 9.52 3/8OD 0.7（20℃窒素ガス時） 2 83 12.7 94.3 62 20.2 20.2 35
FWBR-71-6.35#A ノーマルクローズ（N.C) 1MPa 0.39～0.59MPa UJR継手（両端おす） 6.35 1/4OD 0.25（20℃窒素ガス時） 1 57 14.3 69.5 52 18 18 26
FWBR-71-6.35-2#A ノーマルクローズ（N.C) 1MPa 0.39～0.59MPa UJR継手（両端めす） 6.35 1/4OD 0.25（20℃窒素ガス時） 2 70.6 14.3 69.5 52 18 18 26
FWBR-71-9.52#A ノーマルクローズ（N.C) 1MPa 0.39～0.59MPa UJR継手（両端おす） 9.52 3/8OD 0.7（20℃窒素ガス時） 1 76.2 11.1 94.3 62 20.2 20.2 35
FWBR-71-9.52-2#A ノーマルクローズ（N.C) 1MPa 0.39～0.59MPa UJR継手（両端めす） 9.52 3/8OD 0.7（20℃窒素ガス時） 2 83 12.7 94.3 62 20.2 20.2 35

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
FWB-71-6.35#A FWB-71-6.35#A P 138,000 - -
FWB-71-6.35-2#A FWB-71-6.35-2#A P 149,000 - -
FWB-71-9.52#A FWB-71-9.52#A P 300,000 - -
FWB-71-9.52-2#A FWB-71-9.52-2#A P 207,000 - -
FWBR-71-6.35#A FWBR-71-6.35#A P 138,000 - -
FWBR-71-6.35-2#A FWBR-71-6.35-2#A P 149,000 - -
FWBR-71-9.52#A FWBR-71-9.52#A P 193,000 - -
FWBR-71-9.52-2#A FWBR-71-9.52-2#A P 207,000 - -
