APR-VUBVS-920P
APR-VUBVS-920P
■計装用ボールバルブ
■一体型シートで漏れ箇所を削減。
■グランド部皿バネ構造によりシートの摩耗を自己補正。
■一体型ボディのコンパクト設計
■低トルクで優れた操作性
■ボール、ステム一体型
■パネルマウント式
■接続形式：V-Lokタイプ、Rc、NPTめねじ
■自動バルブです。
・単作動式と複作動式があります。
■使用流体
・水、エアー、窒素、ヘリウム等の不活性ガス並びにバルブの接液部品を腐食させないガス及び液体。
■高圧ガス大臣認定品も対応可能です。
4件の型式

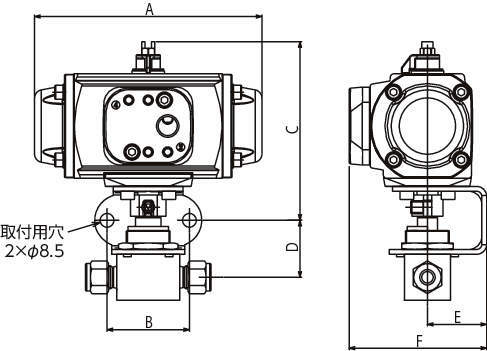

単動式

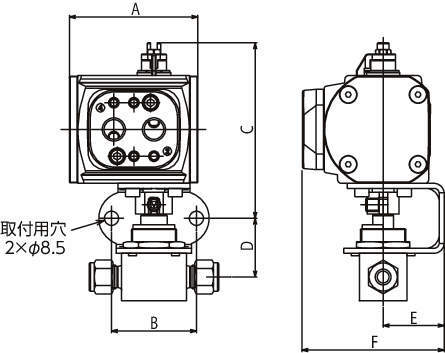

複動式
| 型式 | タイプ | 接続形式 | 呼び径 |
最高 使用圧力 |
アクチュエータ タイプ |
寸法(mm) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | ||||||
| APR-VUBVS-120PA | 自動ボールバルブ（単動式） | Rcめねじ | 1/8 | 20.6MPa | AC2S | 140.2 | 50.8 | 106.1 | 27.9 | 36.5 | 93 |
| APR-VUBVS-120PB | 自動ボールバルブ（単動式） | Rcめねじ | 1/4 | 20.6MPa | AC2S | 140.2 | 50.8 | 106.1 | 27.9 | 36.5 | 93 |
| APDM-VUBVS-120PBN | 自動ボールバルブ（複動動式） | NPTめねじ | 1/4 | 20.6MPa | AC1 | 76.8 | 50.8 | 101.1 | 27.9 | 36.5 | 84.7 |
| APDM-VUBVS-120PB | 自動ボールバルブ（複動動式） | Rcめねじ | 1/4 | 20.6MPa | AC1 | 76.8 | 50.8 | 101.1 | 27.9 | 36.5 | 84.7 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| APR-VUBVS-120PA | APR-VUBVS-120PA | P | 68,900 | - | - |
| APR-VUBVS-120PB | APR-VUBVS-120PB | P | 68,900 | - | - |
| APDM-VUBVS-120PBN | APDM-VUBVS-120PBN | P | 58,900 | - | - |
| APDM-VUBVS-120PB | APDM-VUBVS-120PB | P | 58,900 | - | - |
