VUT-141LVDN-AN
-
![]()
VUT-141LVDN-AN
V series
■5バルブマニホールド
・5バルブタイプのフジキン計装用マニホールドバルブです。

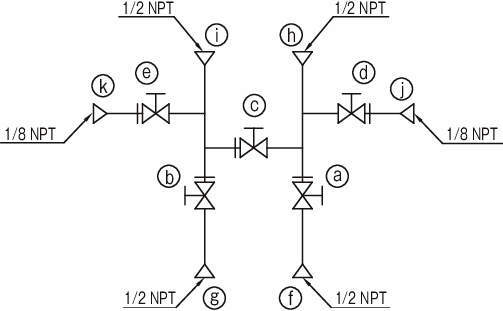

・ブロックバルブ×2台、均圧バルブ×1台、ブリードバルブ×2台からなる構造です。
■5バルブマニホールドは、差圧用に設計されています。
■リモートマウントタイプ
■プロセス側接続、計器取付側接続共に1/2 NPTめねじ
【マニホールドバルブの特長】
■様々なタイプの2バルブ、3バルブ、5バルブのフジキン計装用マニホールドがあります。
■2バルブマニホールドは静圧及び液面計用に、3バルブマニホールド及び5バルブマニホールドは、差圧用に設計されています。
■マニホールド内の流れは、ステンレス鋼製ストップバルブによって制御されます。
■各バルブは、マニホールド上の位置に応じて、圧力のブロック、ベント、均圧という異なる機能を有します。
■これらすべての機能は、2台のストップバルブによって制御されます。
■エンドコネクションは、1/2NPTめねじタイプ、計器取付側MSSフランジタイプなどがあります。
■ボンネットはロックプレートによりボディから緩むのを防止しています。（標準）
■グランドパッキン材質はPTFE です。（オプションで、グラファイトパッキンタイプもあります。）
■バルブの識別のために、機能毎に色分けをしています。（カラーキャップ付）
