VUWH
VUWH
■ニューV-Lokは精密継手メーカーとして、長年の経験によって蓄積した、設計ノウハウ生産技術を駆使して量産された、優れた性能、品質を有する2圧縮リング方式の継手です。
■基本的な構成部品は、ステンレス鋼 （ASTM316, F316）のボディ、フロントリング、バックリング、ナットの4点です。
■ニューV-Lokは、最先端の生産技術で優れたコストパフォーマンスを実現します。
■ニューV-Lokは、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません。
■ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます。
29件の型式
VUWH

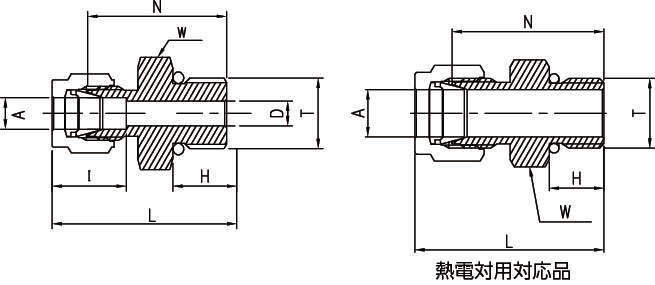

| 型式 | タイプ | 仕様 | 呼び径A | T | D | W | N | H | L | I | Oリングサイズ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | |||||
| VUWH-3.2×5/16-V | チューブ（インチサイズ）とSAE/MS平行おねじ | - | 1/8" | 3.17 | 5/16"-24 | 0.09" | 2.3 | 7/16" | 11.1 | 0.92" | 23.4 | 0.3" | 7.6 | 1.18" | 30 | 0.5" | 12.7 | AS568-902 |
| VUWH-3.2×7/16-V | チューブ（インチサイズ）とSAE/MS平行おねじ | - | 1/8" | 3.17 | 7/16"-20 | 0.09" | 2.3 | 9/16" | 14.3 | 0.98" | 24.9 | 0.36" | 9.1 | 1.24" | 31.5 | 0.5" | 12.7 | AS568-904 |
| VUWH-3.2×9/16-V | チューブ（インチサイズ）とSAE/MS平行おねじ | - | 1/8" | 3.17 | 9/16"-18 | 0.09" | 2.3 | 11/16" | 17.5 | 1.05" | 26.7 | 0.39" | 9.9 | 1.31" | 33.3 | 0.5" | 12.7 | AS568-906 |
| VUWH-6.35×5/16-V | チューブ（インチサイズ）とSAE/MS平行おねじ | - | 1/4" | 6.35 | 5/16"-24 | 0.09" | 2.3 | 9/16" | 14.3 | 0.92" | 23.4 | 0.3" | 7.6 | 1.21" | 30.8 | 0.6" | 15.2 | AS568-902 |
| VUWH-6.35×7/16-V | チューブ（インチサイズ）とSAE/MS平行おねじ | - | 1/4" | 6.35 | 7/16"-20 | 0.19" | 4.8 | 9/16" | 14.3 | 1.05" | 26.7 | 0.36" | 9.1 | 1.34" | 34.1 | 0.6" | 15.2 | AS568-904 |
| VUWH-6.35×9/16-V | チューブ（インチサイズ）とSAE/MS平行おねじ | - | 1/4" | 6.35 | 9/16"-18 | 0.19" | 4.8 | 11/16" | 17.5 | 1.11" | 28.2 | 0.39" | 9.9 | 1.4" | 35.6 | 0.6" | 15.2 | AS568-906 |
| VUWH-6.35×3/4-V | チューブ（インチサイズ）とSAE/MS平行おねじ | - | 1/4" | 6.35 | 3/4"-16 | 0.19" | 4.8 | 7/8" | 22.2 | 1.19" | 30.2 | 0.44" | 11.2 | 1.48" | 37.6 | 0.6" | 15.2 | AS568-908 |
| VUWH-6.35×7/8-V | チューブ（インチサイズ）とSAE/MS平行おねじ | - | 1/4" | 6.35 | 7/8"-14 | 0.19" | 4.8 | 1" | 25.4 | 1.31" | 33.3 | 0.5" | 12.7 | 1.6" | 40.7 | 0.6" | 15.2 | AS568-910 |
| VUWH-7.93×1/2-V | チューブ（インチサイズ）とSAE/MS平行おねじ | - | 5/16" | 7.93 | 1/2"-20 | 0.25" | 6.4 | 5/8" | 15.9 | 1.08" | 27.4 | 0.36" | 9.1 | 1.37" | 34.8 | 0.64" | 16.3 | AS568-905 |
| VUWH-9.52×7/16-V | チューブ（インチサイズ）とSAE/MS平行おねじ | - | 3/8" | 9.52 | 7/16"-20 | 0.2" | 5.1 | 5/8" | 15.9 | 1.11" | 28.2 | 0.36" | 9.1 | 1.4" | 35.6 | 0.66" | 16.8 | AS568-904 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUWH-3.2×5/16-V | VUWH-3.2-5/16-V | P | 1,260 | - | - |
| VUWH-3.2×7/16-V | VUWH-3.2-7/16-V | P | 1,610 | - | - |
| VUWH-3.2×9/16-V | VUWH-3.2-9/16-V | P | 2,000 | - | - |
| VUWH-6.35×5/16-V | VUWH-6.35-5/16-V | P | 1,870 | - | - |
| VUWH-6.35×7/16-V | VUWH-6.35-7/16-V | P | 1,190 | - | - |
| VUWH-6.35×9/16-V | VUWH-6.35-9/16-V | P | 1,390 | - | - |
| VUWH-6.35×3/4-V | VUWH-6.35-3/4-V | P | 2,010 | - | - |
| VUWH-6.35×7/8-V | VUWH-6.35-7/8-V | P | 2,360 | - | - |
| VUWH-7.93×1/2-V | VUWH-7.93-1/2-V | P | 1,480 | - | - |
| VUWH-9.52×7/16-V | VUWH-9.52-7/16-V | P | 1,540 | - | - |
