VUWH
VUWH

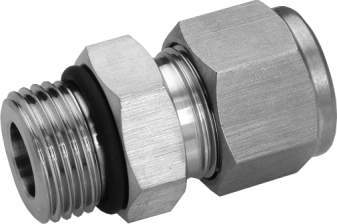

■ニューV-Lokは精密継手メーカーとして、長年の経験によって蓄積した、設計ノウハウ生産技術を駆使して量産された、優れた性能、品質を有する2圧縮リング方式の継手です。
■基本的な構成部品は、ステンレス鋼 （ASTM316, F316）のボディ、フロントリング、バックリング、ナットの4点です。
■ニューV-Lokは、最先端の生産技術で優れたコストパフォーマンスを実現します。
■ニューV-Lokは、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません。
■ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます。
5件の型式
VUWH

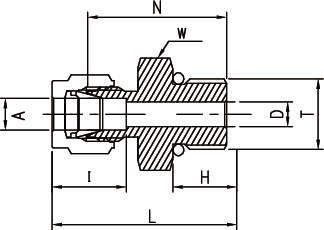

| 型式 | タイプ | 呼び径A | T | D | W | N | H | L | I | Oリングサイズ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | ||||
| VUWH-6×9/16-V | チューブ（ミリサイズ）とUNFおねじ | - | 6 | 9/16"-18 | 0.19" | 4.8 | 0.71" | 18 | 1.11" | 28.2 | 0.39" | 9.9 | 1.40" | 35.6 | 0.60" | 15.3 | AS568-906 |
| VUWH-10×9/16-V | チューブ（ミリサイズ）とUNFおねじ | - | 10 | 9/16"-18 | 0.28" | 7.1 | 0.71" | 18 | 1.17" | 29.7 | 0.39" | 9.9 | 1.47" | 37.3 | 0.68" | 17.2 | AS568-906 |
| VUWH-10×3/4-V | チューブ（ミリサイズ）とUNFおねじ | - | 10 | 3/4"-16 | 0.31" | 7.9 | 0.87" | 22 | 1.25" | 31.8 | 0.44" | 11.2 | 1.55" | 39.4 | 0.68" | 17.2 | AS568-908 |
| VUWH-12×7/16-V | チューブ（ミリサイズ）とUNFおねじ | - | 12 | 7/16"-20 | 0.20" | 5.1 | 0.87" | 22 | 1.20" | 30.5 | 0.36" | 9.1 | 1.60" | 40.6 | 0.90" | 22.8 | AS568-904 |
| VUWH-12×3/4-V | チューブ（ミリサイズ）とUNFおねじ | - | 12 | 3/4"-16 | 0.37" | 9.5 | 0.87" | 22 | 1.25" | 31.8 | 0.44" | 11.2 | 1.65" | 41.9 | 0.90" | 22.8 | AS568-908 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUWH-6×9/16-V | VUWH-6-9/16-V | P | 1,390 | - | - |
| VUWH-10×9/16-V | VUWH-10-9/16-V | P | 1,600 | - | - |
| VUWH-10×3/4-V | VUWH-10-3/4-V | P | 2,130 | - | - |
| VUWH-12×7/16-V | VUWH-12-7/16-V | P | 2,390 | - | - |
| VUWH-12×3/4-V | VUWH-12-3/4-V | P | 2,220 | - | - |
