VUWH-OR
VUWH-OR
■ニューV-Lokは精密継手メーカーとして、長年の経験によって蓄積した、設計ノウハウ生産技術を駆使して量産された、優れた性能、品質を有する2圧縮リング方式の継手です。
■基本的な構成部品は、ステンレス鋼 （ASTM316, F316）のボディ、フロントリング、バックリング、ナットの4点です。
■ニューV-Lokは、最先端の生産技術で優れたコストパフォーマンスを実現します。
■ニューV-Lokは、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません。
■ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます。
6件の型式
VUWH-□N-OR

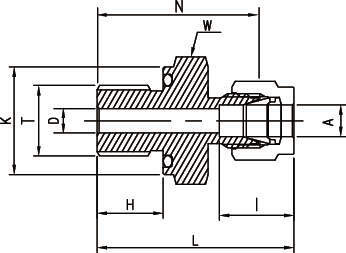

| 型式 | タイプ | 呼び径A | T | D | K | W | N | H | L | I | Oリングサイズ | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | ||||
| VUWH-3.2AN-OR-V | チューブ（インチサイズ）とOリングシールNPTおねじ | 1/8" | 3.17 | 1/8NPT | 0.09" | 2.3 | 0.74" | 18.8 | 3/4" | 19.1 | 1.03" | 26.2 | 0.28" | 7.1 | 1.29" | 32.8 | 0.5" | 12.7 | AS568-111 |
| VUWH-6.35AN-OR-V | チューブ（インチサイズ）とOリングシールNPTおねじ | 1/4" | 6.35 | 1/8NPT | 0.19" | 4.8 | 0.74" | 18.8 | 3/4" | 19.1 | 1.09" | 27.7 | 0.28" | 7.1 | 1.38" | 35.1 | 0.6" | 15.2 | AS568-111 |
| VUWH-6.35BN-OR-V | チューブ（インチサイズ）とOリングシールNPTおねじ | 1/4" | 6.35 | 1/4NPT | 0.19" | 4.8 | 0.93" | 23.6 | 15/16" | 23.8 | 1.22" | 31 | 0.38" | 9.7 | 1.51" | 38.4 | 0.6" | 15.2 | AS568-113 |
| VUWH-9.52BN-OR-V | チューブ（インチサイズ）とOリングシールNPTおねじ | 3/8" | 9.52 | 1/4NPT | 0.28" | 7.1 | 0.93" | 23.6 | 15/16" | 23.8 | 1.28" | 32.5 | 0.38" | 9.7 | 1.57" | 39.9 | 0.66" | 16.8 | AS568-113 |
| VUWH-9.52CN-OR-V | チューブ（インチサイズ）とOリングシールNPTおねじ | 3/8" | 9.52 | 3/8NPT | 0.28" | 7.1 | 1.12" | 28.4 | 1・1/8" | 28.6 | 1.34" | 34 | 0.41" | 10.4 | 1.63" | 41.4 | 0.66" | 16.8 | AS568-116 |
| VUWH-12.7DN-OR-V | チューブ（インチサイズ）とOリングシールNPTおねじ | 1/2" | 12.7 | 1/2NPT | 0.41" | 10.4 | 1.3" | 33 | 1・5/16" | 33.3 | 1.56" | 39.6 | 0.53" | 13.5 | 1.96" | 49.8 | 0.9" | 22.9 | AS568-212 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUWH-3.2AN-OR-V | VUWH-3.2AN-OR-V | P | 2,180 | - | - |
| VUWH-6.35AN-OR-V | VUWH-6.35AN-OR-V | P | 1,980 | - | - |
| VUWH-6.35BN-OR-V | VUWH-6.35BN-OR-V | P | 2,380 | - | - |
| VUWH-9.52BN-OR-V | VUWH-9.52BN-OR-V | P | 2,590 | - | - |
| VUWH-9.52CN-OR-V | VUWH-9.52CN-OR-V | P | 2,390 | - | - |
| VUWH-12.7DN-OR-V | VUWH-12.7DN-OR-V | P | 3,720 | - | - |
