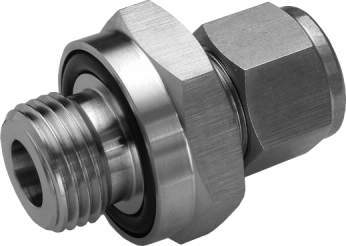

VUWH-OR
VUWH-OR
■ニューV-Lokは精密継手メーカーとして、長年の経験によって蓄積した、設計ノウハウ生産技術を駆使して量産された、優れた性能、品質を有する2圧縮リング方式の継手です。
■基本的な構成部品は、ステンレス鋼 （ASTM316, F316）のボディ、フロントリング、バックリング、ナットの4点です。
■ニューV-Lokは、最先端の生産技術で優れたコストパフォーマンスを実現します。
■ニューV-Lokは、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません。
■ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます。
10件の型式
VUWH-OR

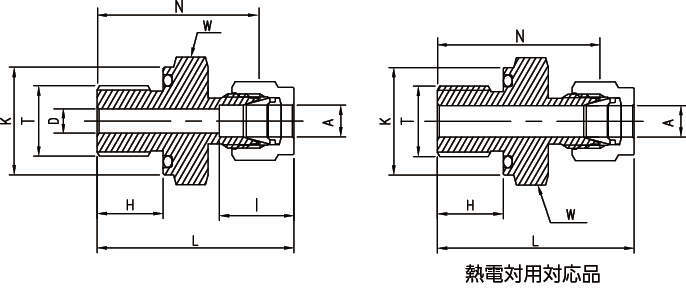

| 型式 | タイプ | 呼び径A | T | D | K | W | N | H | L | I | Oリングサイズ | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | ||||
| VUWH-1.6×5/16-OR-V | チューブ（インチサイズ）とOリングシールUNFおねじ | 1/16" | 1.58 | 5/16"-24 | 0.05" | 1.3 | 0.55" | 14 | 9/16" | 14.3 | 0.9" | 22.9 | 0.34" | 8.6 | 1.05" | 26.7 | 0.34" | 8.6 | AS568-011 |
| VUWH-3.2×5/16-OR-V | チューブ（インチサイズ）とOリングシールUNFおねじ | 1/8" | 3.17 | 5/16"-24 | 0.09" | 2.3 | 0.55" | 14 | 9/16" | 14.3 | 1.03" | 26.2 | 0.34" | 8.6 | 1.29" | 32.8 | 0.5" | 12.7 | AS568-011 |
| VUWH-4.8×3/8-OR-V | チューブ（インチサイズ）とOリングシールUNFおねじ | 3/16" | 4.76 | 3/8"-24 | 0.12" | 3 | 0.62" | 15.7 | 5/8" | 15.9 | 1.09" | 27.7 | 0.38" | 9.7 | 1.35" | 34.3 | 0.54" | 13.7 | AS568-012 |
| VUWH-6.35×5/16-OR-V | チューブ（インチサイズ）とOリングシールUNFおねじ | 1/4" | 6.35 | 5/16"-24 | 0.09" | 2.4 | 0.55" | 14 | 9/16" | 14.3 | 1.09" | 27.8 | 0.34" | 8.6 | 1.38" | 35.1 | 0.6" | 15.2 | AS568-011 |
| VUWH-6.35×7/16-OR-V | チューブ（インチサイズ）とOリングシールUNFおねじ | 1/4" | 6.35 | 7/16"-20 | 0.19" | 4.8 | 0.74" | 18.8 | 3/4" | 19.1 | 1.22" | 31 | 0.41" | 10.4 | 1.51" | 38.4 | 0.6" | 15.2 | AS568-111 |
| VUWH-7.93×1/2-OR-V | チューブ（インチサイズ）とOリングシールUNFおねじ | 5/16" | 7.93 | 1/2"-20 | 0.25" | 6.35 | 0.86" | 21.8 | 7/8" | 22.2 | 1.31" | 33.3 | 0.44" | 11.2 | 1.6" | 40.6 | 0.64" | 16.3 | AS568-112 |
| VUWH-9.52×9/16-OR-V | チューブ（インチサイズ）とOリングシールUNFおねじ | 3/8" | 9.52 | 9/16"-18 | 0.28" | 7.1 | 0.93" | 23.6 | 15/16" | 23.8 | 1.38" | 35.1 | 0.47" | 11.9 | 1.67" | 42.4 | 0.66" | 16.8 | AS568-113 |
| VUWH-12.7×3/4-OR-V | チューブ（インチサイズ）とOリングシールUNFおねじ | 1/2" | 12.7 | 3/4"-16 | 0.41" | 10.4 | 1.12" | 28.4 | 1・1/8" | 28.6 | 1.41" | 35.8 | 0.47" | 11.9 | 1.81" | 46 | 0.9" | 22.9 | AS568-116 |
| VUWH-19.05×1-1/16-OR-V | チューブ（インチサイズ）とOリングシールUNFおねじ | 3/4" | 19.05 | 1・1/16"-12 | 0.62" | 15.7 | 1.49" | 37.8 | 1・1/2" | 38.1 | 1.66" | 42.2 | 0.56" | 14.2 | 2.06" | 52.3 | 0.96" | 24.4 | AS568-215 |
| VUWH-25.4×1-5/16-OR-V | チューブ（インチサイズ）とOリングシールUNFおねじ | 1" | 25.4 | 1・5/16"-12 | 0.88" | 22.3 | 1.74" | 44.2 | 1・3/4" | 44.5 | 1.81" | 46 | 0.56" | 14.2 | 2.29" | 58.2 | 1.23" | 31.2 | AS568-219 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUWH-1.6×5/16-OR-V | VUWH-1.6-5/16-OR-V | P | 2,580 | - | - |
| VUWH-3.2×5/16-OR-V | VUWH-3.2-5/16-OR-V | P | 1,810 | - | - |
| VUWH-4.8×3/8-OR-V | VUWH-4.8-3/8-OR-V | P | 1,850 | - | - |
| VUWH-6.35×5/16-OR-V | VUWH-6.35-5/16-OR-V | P | 1,870 | - | - |
| VUWH-6.35×7/16-OR-V | VUWH-6.35-7/16-OR-V | P | 1,870 | - | - |
| VUWH-7.93×1/2-OR-V | VUWH-7.93-1/2-OR-V | P | 1,980 | - | - |
| VUWH-9.52×9/16-OR-V | VUWH-9.52-9/16-OR-V | P | 2,240 | - | - |
| VUWH-12.7×3/4-OR-V | VUWH-12.7-3/4-OR-V | P | 3,170 | - | - |
| VUWH-19.05×1-1/16-OR-V | VUWH-19.05-1-1/16-OR-V | P | 4,470 | - | - |
| VUWH-25.4×1-5/16-OR-V | VUWH-25.4-1-5/16-OR-V | P | 9,110 | - | - |
