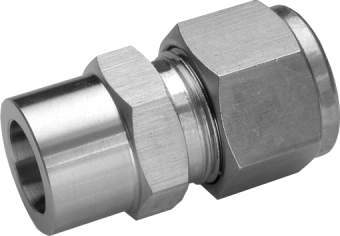

VUWR-F
VUWR-F
■ニューV-Lokは精密継手メーカーとして、長年の経験によって蓄積した、設計ノウハウ生産技術を駆使して量産された、優れた性能、品質を有する2圧縮リング方式の継手です。
■基本的な構成部品は、ステンレス鋼 （ASTM316, F316）のボディ、フロントリング、バックリング、ナットの4点です。
■ニューV-Lokは、最先端の生産技術で優れたコストパフォーマンスを実現します。
■ニューV-Lokは、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません。
■ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます。
6件の型式
VUWR-F

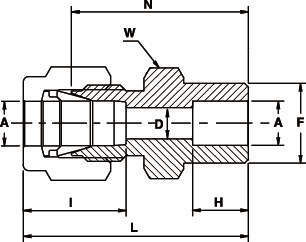

| 型式 | タイプ | 呼び径A | D | W | N | F | H | L | I | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | ||
| VUWR-3.2×3.2F-V | チューブ（インチサイズ）とチューブ（インチサイズ） | 1/8" | 3.17 | 0.09" | 2.3 | 7/16" | 11.1 | 0.88" | 22.4 | 0.31" | 7.9 | 0.25" | 6.4 | 1.14" | 29 | 0.5" | 12.7 |
| VUWR-6.35×6.35F-V | チューブ（インチサイズ）とチューブ（インチサイズ） | 1/4" | 6.35 | 0.19" | 4.8 | 1/2" | 12.7 | 1.03" | 26.2 | 0.44" | 11.2 | 0.31" | 7.9 | 1.32" | 33.6 | 0.6" | 15.2 |
| VUWR-9.52×9.52F-V | チューブ（インチサイズ）とチューブ（インチサイズ） | 3/8" | 9.52 | 0.28" | 7.1 | 5/8" | 15.9 | 1.19" | 30.2 | 0.62" | 15.8 | 0.38" | 9.7 | 1.48" | 37.6 | 0.66" | 16.8 |
| VUWR-12.7×12.7F-V | チューブ（インチサイズ）とチューブ（インチサイズ） | 1/2" | 12.7 | 0.41" | 10.4 | 13/16" | 20.6 | 1.22" | 31 | 0.75" | 19.1 | 0.5" | 12.7 | 1.62" | 41.1 | 0.9" | 22.9 |
| VUWR-19.05×19.05F-V | チューブ（インチサイズ）とチューブ（インチサイズ） | 3/4" | 19.05 | 0.62" | 15.8 | 1・1/16" | 27 | 1.31" | 33.3 | 1.05" | 26.7 | 0.56" | 14.2 | 1.71" | 43.4 | 0.96" | 24.4 |
| VUWR-25.4×25.4F-V | チューブ（インチサイズ）とチューブ（インチサイズ） | 1" | 25.4 | 0.88" | 22.3 | 1・3/8" | 34.9 | 1.59" | 40.4 | 1.36" | 34.5 | 0.76" | 19.2 | 2.07" | 52.6 | 1.23" | 31.2 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUWR-3.2×3.2F-V | VUWR-3.2-3.2F-V | P | 1,460 | - | - |
| VUWR-6.35×6.35F-V | VUWR-6.35-6.35F-V | P | 1,290 | - | - |
| VUWR-9.52×9.52F-V | VUWR-9.52-9.52F-V | P | 2,200 | - | - |
| VUWR-12.7×12.7F-V | VUWR-12.7-12.7F-V | P | 3,370 | - | - |
| VUWR-19.05×19.05F-V | VUWR-19.05-19.05F-V | P | 5,630 | - | - |
| VUWR-25.4×25.4F-V | VUWR-25.4-25.4F-V | P | 10,100 | - | - |
