リング式継手｜リングジョイント　ティーエルユニオン（R：管用テーパおねじ） RTL

RTL

RTL

銅管の外部とリングの内面との圧着により接続する継手です

■銅管の外部とリングの内面との圧着により接続
・ネジ切りもろう付け溶接も不要です。
・袋ナットを締めるだけで接続できます。
・特殊工具や火気・接着剤等を必要としません。
・使用後も保管・点検・配管のための取外し及び再取付が簡単にできます。

■外面にニッケルメッキを施してあります
・外部の雰囲気に対する耐食性に優れております。
・外観が美しいのでプロセスの装飾にもなります。

: #継手; #リングジョイント

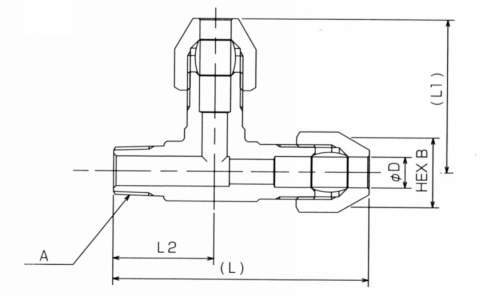

寸法図
カタログ・チラシ

RTL

詳細仕様

前へ

次へ

8件中 1-8件
表示件数

仕様
価格・納期

8件の型式

型式	形状	呼び径 D (mm)	A	B (mm)	L (mm)	L1 (mm)	L2 (mm)


RTL-6A-R	ティーエルユニオン	6	R1/8	14	50	30	20
RTL-6B-R	ティーエルユニオン	6	R1/4	14	52	30	22
RTL-6C-R	ティーエルユニオン	6	R3/8	14	65	36	29
RTL-8A-R	ティーエルユニオン	8	R1/8	14	50	30	20
RTL-8B-R	ティーエルユニオン	8	R1/4	14	52	30	22
RTL-8C-R	ティーエルユニオン	8	R3/8	14	65	36	29
RTL-10B-R	ティーエルユニオン	10	R1/4	17	55	33	22
RTL-12C-R	ティーエルユニオン	12	R3/8	19	70.5	41.5	29

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
RTL-6A-R	RTL-6A-R	P	2,150	-	-
RTL-6B-R	RTL-6B-R	P	2,150	-	-
RTL-6C-R	RTL-6C-R	P	3,060	-	-
RTL-8A-R	RTL-8A-R	P	2,230	-	-
RTL-8B-R	RTL-8B-R	P	2,230	-	-
RTL-8C-R	RTL-8C-R	P	3,350	-	-
RTL-10B-R	RTL-10B-R	P	3,630	-	-
RTL-12C-R	RTL-12C-R	P	6,630	-	-
