■軸受ユニット：UCPHタイプ
・UCPHは心高用として設計された軸受箱で衝撃荷重にも耐える剛性を有しています。
・このタイプは通常のピローブロックで軸端が干渉を起こす場合に最適です。
■インサート軸受：UC形
・UC形軸受は給油機構を備え球状外径面の外輪と円筒穴の止めねじ付き広幅内輪を持つ、シールとスリンガが付くグリース密封形深溝玉軸受です。
・内輪に取付けられた2個の止めねじで簡単で確実に軸に取り付けることの出来る代表的な形式です。
■インサート軸受：UC-3L形
・UC-L3形軸受は三重シールを用いた防塵性能に優れた軸受です。
・鉄板の裏側に3つのリップに成形されたニトリルゴムを焼付けたシールで外輪にかしめられています。低速から中速の回転で塵埃に対応する軸受です。す。
| 適用グリースニップル | A-1/4-28UNF |
|---|
80件の型式
UCPH
| 型式 | タイプ |
軸径 d (mm) |
寸法(mm) |
取付け ボルト の呼び |
適用 軸受箱 |
適用軸受 |
参考 ユニット質量 (kg) |
はめあい | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

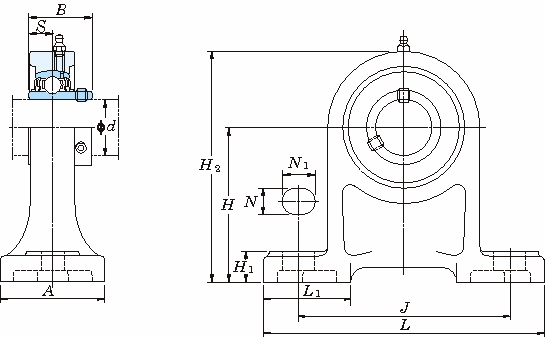

| 軸受箱 | 軸受 | H(±0.15) | L | A | J | N | N1 | H1 | H2 | L1 | B | S | 呼び番号 | 基本定格荷重(kN) | 係数f0 | |||||||
| Cr | C0r | |||||||||||||||||||||
| UCPH201 | 標準品 | 円筒穴（普通品） | 12 | 70 | 127 | 40 | 95 | 13 | 19 | 15 | 101 | 46 | 31 | 12.7 | M10 | PH204 | UC201 | 12.8 | 6.65 | 13.2 | 0.96 | - |
| UCPH202 | 標準品 | 円筒穴（普通品） | 15 | 70 | 127 | 40 | 95 | 13 | 19 | 15 | 101 | 46 | 31 | 12.7 | M10 | PH204 | UC202 | 12.8 | 6.65 | 13.2 | 0.94 | - |
| UCPH202H | 標準品 | 円筒穴（普通品） | 15 | 70 | 127 | 40 | 95 | 13 | 19 | 15 | 101 | 46 | 31 | 12.7 | M10 | PH204 | UC202 | 12.8 | 6.65 | 13.2 | 0.94 | H7 |
| UCPH203 | 標準品 | 円筒穴（普通品） | 17 | 70 | 127 | 40 | 95 | 13 | 19 | 15 | 101 | 46 | 31 | 12.7 | M10 | PH204 | UC203 | 12.8 | 6.65 | 13.2 | 0.93 | - |
| UCPH204 | 標準品 | 円筒穴（普通品） | 20 | 70 | 127 | 40 | 95 | 13 | 19 | 15 | 101 | 46 | 31 | 12.7 | M10 | PH204 | UC204 | 12.8 | 6.65 | 13.2 | 0.91 | - |
| UCPH205 | 標準品 | 円筒穴（普通品） | 25 | 80 | 140 | 50 | 105 | 13 | 19 | 16 | 114 | 49 | 34.1 | 14.3 | M10 | PH205 | UC205 | 14.0 | 7.85 | 13.9 | 1.2 | - |
| UCPH206 | 標準品 | 円筒穴（普通品） | 30 | 90 | 165 | 50 | 121 | 17 | 21 | 18 | 130 | 56 | 38.1 | 15.9 | M14 | PH206 | UC206 | 19.5 | 11.3 | 13.9 | 1.6 | - |
| UCPH207 | 標準品 | 円筒穴（普通品） | 35 | 95 | 167 | 60 | 127 | 17 | 21 | 18 | 140 | 54 | 42.9 | 17.5 | M14 | PH207 | UC207 | 25.7 | 15.4 | 13.9 | 2.0 | - |
| UCPH208 | 標準品 | 円筒穴（普通品） | 40 | 100 | 184 | 70 | 137 | 17 | 21 | 20 | 150 | 57 | 49.2 | 19 | M14 | PH208 | UC208 | 29.1 | 17.8 | 14.0 | 2.7 | - |
| UCPH209 | 標準品 | 円筒穴（普通品） | 45 | 105 | 190 | 70 | 146 | 17 | 21 | 20 | 158 | 58 | 49.2 | 19 | M14 | PH209 | UC209 | 34.1 | 21.3 | 14.0 | 3.0 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UCPH201 | UCPH201 | P | 5,190 | 在庫品 | 4日間 |
| UCPH202 | UCPH202 | P | 5,190 | 在庫品 | 4日間 |
| UCPH202H | UCPH202H | P | 5,190 | - | - |
| UCPH203 | UCPH203 | P | 5,150 | 在庫品 | 4日間 |
| UCPH204 | UCPH204 | P | 4,950 | 在庫品 | 在庫品 |
| UCPH205 | UCPH205 | P | 5,810 | 在庫品 | 在庫品 |
| UCPH206 | UCPH206 | P | 7,630 | 在庫品 | 在庫品 |
| UCPH207 | UCPH207 | P | 8,860 | 在庫品 | 在庫品 |
| UCPH208 | UCPH208 | P | 10,900 | 在庫品 | 在庫品 |
| UCPH209 | UCPH209 | P | 12,600 | 在庫品 | 在庫品 |
