インサート軸受ユニット｜ステンレスひしフランジ形 UCSFL-S6（円筒穴）

UCSFL-S6

UCSFL-S6

このページをプリント
CADをダウンロード
価格・納期を確認

■軸受ユニット：UCSFLタイプ
・UCSFLはステンレス鋼を用いた耐水性・耐食性に優れたひし形ユニットです。
・薄肉設計でコンパクト。
・食品グリースが封入されており、食品機械にも対応します。

■インサート軸受：UC-S6形
・UC-S6形軸受は軸受材料にステンレス鋼を用いた耐水性・耐食性に優れた軸受です。
・食品グリースが封入されており、食品機械にも対応します。
・ステンレスユニットに使用されます。

: #ベアリングユニット

共通仕様

適用グリースニップル	A-1/4-28UNFN12

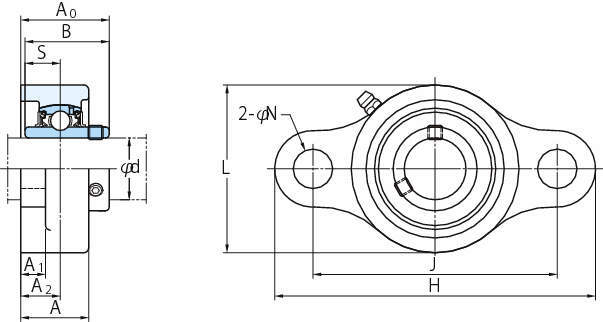

寸法図
カタログ・チラシ
CAD

UCSFL-S6

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

10件中 1-10件
表示件数

仕様
価格・納期

10件の型式

型式	タイプ		軸径 d (mm)	寸法(mm)										取付けボルトの呼び	適用軸受箱	適用軸受				参考ユニット質量 (kg)
	軸受箱	軸受		H	L	A	J(±0.5)	N(±0.2)	A₁	A2(±0.5)	A₀	B	S			呼び番号	基本定格荷重(kN)		係数f₀
	軸受箱	軸受		H	L	A	J(±0.5)	N(±0.2)	A₁	A2(±0.5)	A₀	B	S			呼び番号	C_r	C_0r	係数f₀
UCSFL201XS6	ステンレス品	円筒穴（ステンレス品）	12	98	52	24	76.5	12	10	14	29.9	27.4	11.5	M10	SFL203	UC201XS6	8.15	3.85	13.2	0.33
UCSFL202XS6	ステンレス品	円筒穴（ステンレス品）	15	98	52	24	76.5	12	10	14	29.9	27.4	11.5	M10	SFL203	UC202XS6	8.15	3.85	13.2	0.33
UCSFL203XS6	ステンレス品	円筒穴（ステンレス品）	17	98	52	24	76.5	12	10	14	29.9	27.4	11.5	M10	SFL203	UC203XS6	8.15	3.85	13.2	0.33
UCSFL204S6	ステンレス品	円筒穴（ステンレス品）	20	113	60	26	90	12	10	15	33.3	31	12.7	M10	SFL204	UC204S6	10.9	5.35	13.2	0.47
UCSFL205S6	ステンレス品	円筒穴（ステンレス品）	25	130	68	27.5	99	16	10	16	35.8	34.1	14.3	M14	SFL205	UC205S6	11.9	6.3	13.9	0.61
UCSFL206S6	ステンレス品	円筒穴（ステンレス品）	30	148	80	31	117	16	10	18	40.2	38.1	15.9	M14	SFL206	UC206S6	16.5	9.05	13.9	0.9
UCSFL207S6	ステンレス品	円筒穴（ステンレス品）	35	161	85	34	130	16	11	19	44.4	42.9	17.5	M14	SFL207	UC207S6	21.8	12.3	13.9	1.1
UCSFL208S6	ステンレス品	円筒穴（ステンレス品）	40	175	94	36	144	16	12	21	51.2	49.2	19	M14	SFL208	UC208S6	24.8	14.3	14	1.4
UCSFL209S6	ステンレス品	円筒穴（ステンレス品）	45	188	100	38	148	19	13	22	52.2	49.2	19	M16	SFL209	UC209S6	27.8	16.2	14	1.6
UCSFL210S6	ステンレス品	円筒穴（ステンレス品）	50	197	106	40	157	19	13	22	54.6	51.6	19	M16	SFL210	UC210S6	29.8	18.6	14.4	1.9

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
UCSFL201XS6	UCSFL201XS6	P	9,580	-	在庫品
UCSFL202XS6	UCSFL202XS6	P	9,580	-	在庫品
UCSFL203XS6	UCSFL203XS6	P	9,580	-	在庫品
UCSFL204S6	UCSFL204S6	P	9,420	在庫品	在庫品
UCSFL205S6	UCSFL205S6	P	11,000	在庫品	在庫品
UCSFL206S6	UCSFL206S6	P	14,200	在庫品	在庫品
UCSFL207S6	UCSFL207S6	P	18,300	在庫品	在庫品
UCSFL208S6	UCSFL208S6	P	21,400	在庫品	在庫品
UCSFL209S6	UCSFL209S6	P	24,900	在庫品	在庫品
UCSFL210S6	UCSFL210S6	P	27,700	在庫品	在庫品
