インサート軸受ユニット｜形鋼製フレーム付きテークアップ形 UCTH（円筒穴）

UCTH

  • UCTH

■軸受ユニット：UCTHタイプ
・UCTHはテークアップ形ユニットおよび形鋼から製作されたフレーム、調整ボルトなどを組み合わせたユニット製品です。
・調整ボルトによって、軸受箱をラジアル方向に移動させることで、軸中心の支持位置を調整することが出来ます。

■インサート軸受：UC形
・UC形軸受は給油機構を備え球状外径面の外輪と円筒穴の止めねじ付き広幅内輪を持つ、シールとスリンガが付くグリース密封形深溝玉軸受です。
・内輪に取付けられた2個の止めねじで簡単で確実に軸に取り付けることの出来る代表的な形式です。

■インサート軸受：UC-3L形
・UC-L3形軸受は三重シールを用いた防塵性能に優れた軸受です。
・鉄板の裏側に3つのリップに成形されたニトリルゴムを焼付けたシールで外輪にかしめられています。低速から中速の回転で塵埃に対応する軸受です。

#ベアリングユニット

共通仕様

適用グリースニップル 201～210：B-1/4-28UNF
211～213：B-PT1/8

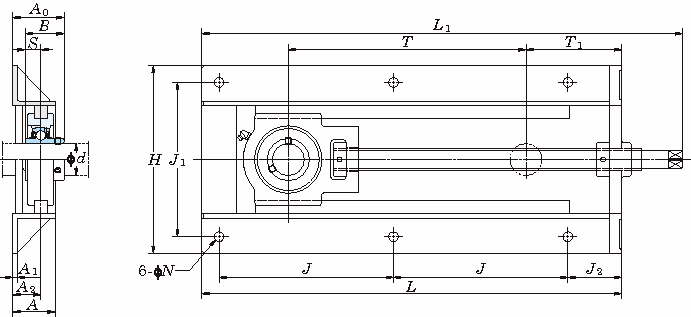

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 52件中 1-10件

  • 表示件数

52件の型式

  • UCTH

型式 タイプ 軸径
d
(mm)		 寸法(mm) 取付け
ボルト
の呼び		 適用軸受 参考
ユニット質量
(kg)
軸受箱 軸受 H L L1 A J(±0.5) J1(±0.5) J2 N T T1 A1 A2 A0 B S 呼び番号 基本定格荷重(kN) 係数f0
Cr C0r
UCTH201-150 標準品 円筒穴（普通品） 12 200 318 376 50 117 154 65 12 153 88 6 28 46.3 31 12.7 M10 UC201 12.8 6.65 13.2 6.7
UCTH202-150 標準品 円筒穴（普通品） 15 200 318 376 50 117 154 65 12 153 88 6 28 46.3 31 12.7 M10 UC202 12.8 6.65 13.2 6.7
UCTH203-150 標準品 円筒穴（普通品） 17 200 318 376 50 117 154 65 12 153 88 6 28 46.3 31 12.7 M10 UC203 12.8 6.65 13.2 6.7
UCTH204-150 標準品 円筒穴（普通品） 20 200 318 376 50 117 154 65 12 153 88 6 28 46.3 31 12.7 M10 UC204 12.8 6.65 13.2 6.7
UCTH205-150 標準品 円筒穴（普通品） 25 200 318 377 50 117 154 65 12 152 88 6 28 47.8 34.1 14.3 M10 UC205 14 7.85 13.9 6.7
UCTH206-150 標準品 円筒穴（普通品） 30 213 336 407 50 126 166 65 12 143 100 6 32 54.2 38.1 15.9 M10 UC206 19.5 11.3 13.9 8
UCTH207-230 標準品 円筒穴（普通品） 35 213 430 500 50 173 166 65 12 219 107 6 32 57.4 42.9 17.5 M10 UC207 25.7 15.4 13.9 10.5
UCTH208-300 標準品 円筒穴（普通品） 40 234 523 599 50 217 192 67 12 296 117 6 35 65.2 49.2 19 M10 UC208 29.1 17.8 14 12.5
UCTH209-300 標準品 円筒穴（普通品） 45 234 523 598 50 217 192 67 12 297 118 6 35 65.2 49.2 19 M10 UC209 34.1 21.3 14 12.4
UCTH210-300 標準品 円筒穴（普通品） 50 234 527 603 50 219 192 67 15 296 121 6 35 67.6 51.6 19 M12 UC210 35.1 23.3 14.4 12.6

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
UCTH201-150 UCTH201 P 37,700 - 4日間
UCTH202-150 UCTH202 P 37,700 - 在庫品
UCTH203-150 UCTH203 P 37,660 - 在庫品
UCTH204-150 UCTH204 P 37,460 在庫品 在庫品
UCTH205-150 UCTH205 P 38,020 在庫品 在庫品
UCTH206-150 UCTH206 P 40,880 在庫品 在庫品
UCTH207-230 UCTH207 P 47,530 在庫品 在庫品
UCTH208-300 UCTH208 P 63,000 在庫品 在庫品
UCTH209-300 UCTH209 P 64,300 在庫品 在庫品
UCTH210-300 UCTH210 P 65,700 在庫品 在庫品
