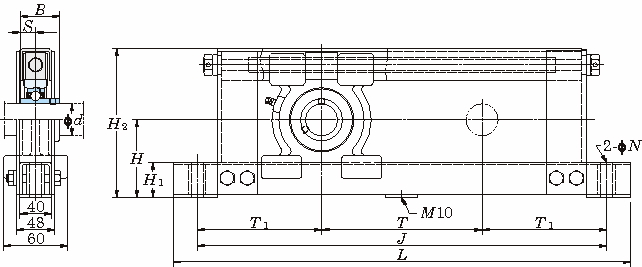

■軸受ユニット：UCTLタイプ
・UCTLはテークアップ形ユニットおよび軽溝形鋼から製作されたフレーム、調整ボルトなどを組み合わせた軽量タイプユニット製品です。
・調整ボルトによって、軸受箱をラジアル方向に移動させることで、軸中心の支持位置を調整することが出来ます。
■インサート軸受：UC形
・UC形軸受は給油機構を備え球状外径面の外輪と円筒穴の止めねじ付き広幅内輪を持つ、シールとスリンガが付くグリース密封形深溝玉軸受です。
・内輪に取付けられた2個の止めねじで簡単で確実に軸に取り付けることの出来る代表的な形式です。
■インサート軸受：UC-3L形
・UC-L3形軸受は三重シールを用いた防塵性能に優れた軸受です。
・鉄板の裏側に3つのリップに成形されたニトリルゴムを焼付けたシールで外輪にかしめられています。低速から中速の回転で塵埃に対応する軸受です。
| 適用グリースニップル | C-1/4-28UNF |
|---|
90件の型式
UCTL
| 型式 | タイプ |
軸径 d (mm) |
寸法(mm) |
取付け ボルト の呼び |
適用軸受 |
参考 ユニット質量 (kg) |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 軸受箱 | 軸受 | H | H1 | H2 | L | J | N | T | T1 | B | S | 呼び番号 | 基本定格荷重(kN) | 係数f0 | |||||
| Cr | C0r | ||||||||||||||||||
| UCTL204-100 | 標準品 | 円筒穴（普通品） | 20 | 77 | 44 | 146 | 430 | 370 | 15 | 100 | 135 | 31 | 12.7 | M12 | UC204 | 12.8 | 6.65 | 13.2 | 6 |
| UCTL204-200 | 標準品 | 円筒穴（普通品） | 20 | 77 | 44 | 146 | 530 | 470 | 15 | 200 | 135 | 31 | 12.7 | M12 | UC204 | 12.8 | 6.65 | 13.2 | 7 |
| UCTL204-300 | 標準品 | 円筒穴（普通品） | 20 | 77 | 44 | 146 | 630 | 570 | 15 | 300 | 135 | 31 | 12.7 | M12 | UC204 | 12.8 | 6.65 | 13.2 | 7.5 |
| UCTL204-400 | 標準品 | 円筒穴（普通品） | 20 | 77 | 44 | 146 | 730 | 670 | 15 | 400 | 135 | 31 | 12.7 | M12 | UC204 | 12.8 | 6.65 | 13.2 | 8 |
| UCTL205-100 | 標準品 | 円筒穴（普通品） | 25 | 82 | 44 | 156 | 440 | 380 | 15 | 100 | 140 | 34.1 | 14.3 | M12 | UC205 | 14 | 7.85 | 13.9 | 7 |
| UCTL205-200 | 標準品 | 円筒穴（普通品） | 25 | 82 | 44 | 156 | 540 | 480 | 15 | 200 | 140 | 34.1 | 14.3 | M12 | UC205 | 14 | 7.85 | 13.9 | 7.5 |
| UCTL205-300 | 標準品 | 円筒穴（普通品） | 25 | 82 | 44 | 156 | 640 | 580 | 15 | 300 | 140 | 34.1 | 14.3 | M12 | UC205 | 14 | 7.85 | 13.9 | 8 |
| UCTL205-400 | 標準品 | 円筒穴（普通品） | 25 | 82 | 44 | 156 | 740 | 680 | 15 | 400 | 140 | 34.1 | 14.3 | M12 | UC205 | 14 | 7.85 | 13.9 | 9 |
| UCTL206-100 | 標準品 | 円筒穴（普通品） | 30 | 87 | 44 | 166 | 450 | 390 | 15 | 100 | 145 | 38.1 | 15.9 | M12 | UC206 | 19.5 | 11.3 | 13.9 | 7 |
| UCTL206-200 | 標準品 | 円筒穴（普通品） | 30 | 87 | 44 | 166 | 550 | 490 | 15 | 200 | 145 | 38.1 | 15.9 | M12 | UC206 | 19.5 | 11.3 | 13.9 | 8 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UCTL204-100 | UCTL204-100 | P | 60,500 | - | お問合 |
| UCTL204-200 | UCTL204-200 | P | 64,500 | - | お問合 |
| UCTL204-300 | UCTL204-300 | P | 65,500 | - | お問合 |
| UCTL204-400 | UCTL204-400 | P | 66,500 | - | お問合 |
| UCTL205-100 | UCTL205-100 | P | 63,900 | - | お問合 |
| UCTL205-200 | UCTL205-200 | P | 68,900 | - | お問合 |
| UCTL205-300 | UCTL205-300 | P | 71,900 | - | お問合 |
| UCTL205-400 | UCTL205-400 | P | 71,900 | - | お問合 |
| UCTL206-100 | UCTL206-100 | P | 73,400 | - | お問合 |
| UCTL206-200 | UCTL206-200 | P | 76,400 | - | お問合 |
