■インサート軸受：UK形
・UK形軸受は給油機構を備え球状外径面の外輪とテーパ穴内輪を持つ、シールとスリンガが付くグリース密封形深溝玉軸受です。
・アダプタスリーブを用いて軸に固定するタイプです。
・アダプタスリーブが軸の全周を包み込んで確実に固定します。
・アダプタは付属していません。
■インサート軸受：UK-L3形
・UK-L3形軸受は三重シールを用いた防塵性能に優れた軸受です。
・鉄板の裏側に3つのリップに成形されたニトリルゴムを焼付けたシールで外輪にかしめられています。
・低速から中速の回転で塵埃に対応する軸受です。軸受呼び番号の後に適用するアダプタ呼び番号を付記します。
| タイプ | UK：普通品 UK-L2：二重シール品 UK-L3：テーパ穴(三重シール品) UK-K3：テーパ穴(高速用) UK-D1K2：テーパ穴(耐熱用) UK-D2K2：テーパ穴(耐寒用) |
|---|
200件の型式
UK
UK-L3

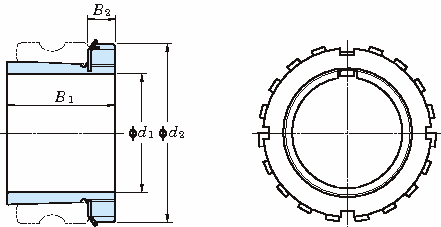

アダプタ
| 型式 | タイプ |
軸径 d1 (mm) |
主要寸法(mm) | 基本定格荷重(kN) |
係数 f0 |
参考 質量 (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | B | BL | C | Ca | Cr | C0r | |||||
| UK205 | 標準品 | 20 | 25 | 52 | 21 | - | 17 | 5 | 14.0 | 7.85 | 13.9 | 0.16 |
| UKX05 | 標準品 | 20 | 25 | 62 | 23 | - | 19 | 5 | 19.5 | 11.3 | 13.9 | 0.27 |
| UK305 | 標準品 | 20 | 25 | 62 | 27 | - | 22 | 6 | 21.2 | 10.9 | 12.6 | 0.40 |
| UK206 | 標準品 | 25 | 30 | 62 | 23 | - | 19 | 5 | 19.5 | 11.3 | 13.9 | 0.25 |
| UKX06 | 標準品 | 25 | 30 | 72 | 26 | - | 20 | 5.5 | 25.7 | 15.4 | 13.9 | 0.43 |
| UK306 | 標準品 | 25 | 30 | 72 | 30 | - | 24 | 6.5 | 26.7 | 15.0 | 13.3 | 0.47 |
| UK207 | 標準品 | 30 | 35 | 72 | 26 | - | 20 | 5.5 | 25.7 | 15.4 | 13.9 | 0.37 |
| UKX07 | 標準品 | 30 | 35 | 80 | 27 | - | 21 | 6 | 29.1 | 17.8 | 14.0 | 0.53 |
| UK307 | 標準品 | 30 | 35 | 80 | 33 | - | 26 | 7.5 | 33.4 | 19.3 | 13.2 | 0.60 |
| UK208 | 標準品 | 35 | 40 | 80 | 27 | - | 21 | 6 | 29.1 | 17.8 | 14.0 | 0.47 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UK205 | UK205 | P | 2,310 | 在庫品 | 3日間 |
| UKX05 | UKX05 | P | 3,780 | - | 在庫品 |
| UK305 | UK305 | P | 4,070 | - | お問合 |
| UK206 | UK206 | P | 2,740 | 在庫品 | 3日間 |
| UKX06 | UKX06 | P | 4,460 | - | 在庫品 |
| UK306 | UK306 | P | 4,970 | - | 在庫品 |
| UK207 | UK207 | P | 3,500 | 在庫品 | 3日間 |
| UKX07 | UKX07 | P | 5,540 | - | 在庫品 |
| UK307 | UK307 | P | 5,640 | - | 在庫品 |
| UK208 | UK208 | P | 4,200 | 在庫品 | 3日間 |
