UCVFL
UCVFL

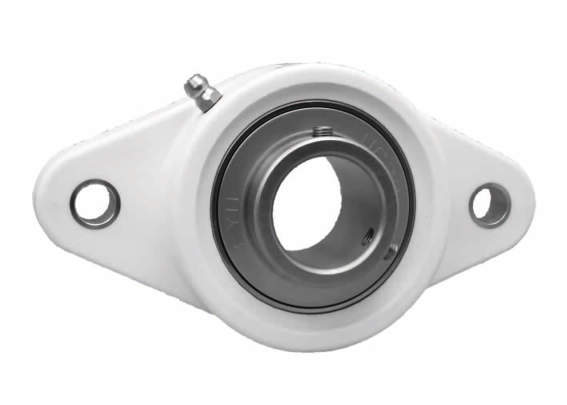

■軸受ユニット：UCVFLタイプ
・UCVFLはプラスチック軸受箱を用いたひし形フランジユニットです。
・軸受にはステンレス（S6）仕様を組み合わせています。
・食品グリースが封入されており、食品機械にも対応します。
■インサート軸受：UC-S6形
・UC-S6形軸受は軸受材料にステンレス鋼を用いた耐水性・耐食性に優れた軸受です。
・食品グリースが封入されており、食品機械にも対応します。
ステンレスユニットに使用されます。
| 材質 | 軌道輪：SUS440C相当 ボール：SUS440C スリンガ保持器：SUS304 シール：NBR 止めねじ：SUS410 軸受箱本体：ガラス繊維強化熱可塑性ポリエステル樹脂(バロックス420) 取付ボルト用スリープ：SUS304 |
|---|
5件の型式
UCVFL

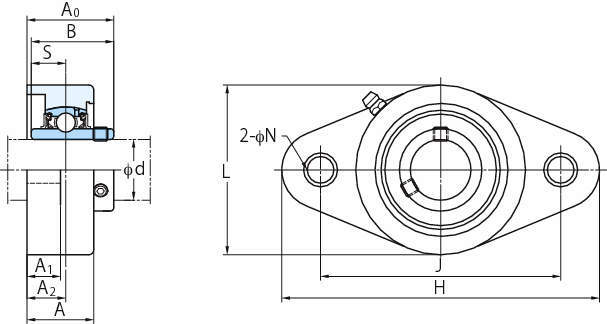

| 型式 | タイプ |
軸径 d (mm) |
寸法(mm) |
取付け ボルト の呼び |
適用 軸受箱 |
適用軸受 |
参考 ユニット質量 (kg) |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 軸受箱 | 軸受 | H | L | A | J | N(±0.2) | A1 | A2(±0.5) | A0 | B | S | 呼び番号 | 基本定格荷重(kN) | 係数f0 | ||||||
| Cr | C0r | |||||||||||||||||||
| UCVFL204S6 | プラスチック品 | 円筒穴（ステンレス品） | 20 | 113 | 65 | 26.5 | 90 | 11 | 13.4 | 15 | 33.3 | 31 | 12.7 | M10 | VFL204 | UC204S6 | 10.9 | 5.35 | 13.2 | 0.25 |
| UCVFL205S6 | プラスチック品 | 円筒穴（ステンレス品） | 25 | 131 | 70 | 28 | 99 | 11 | 14.3 | 16 | 35.8 | 34.1 | 14.3 | M10 | VFL205 | UC205S6 | 11.9 | 6.30 | 13.9 | 0.31 |
| UCVFL206S6 | プラスチック品 | 円筒穴（ステンレス品） | 30 | 148 | 80 | 30.5 | 117 | 11 | 14.3 | 18 | 40.2 | 38.1 | 15.9 | M10 | VFL206 | UC206S6 | 16.5 | 9.05 | 13.9 | 0.46 |
| UCVFL207S6 | プラスチック品 | 円筒穴（ステンレス品） | 35 | 164 | 90 | 32 | 130 | 13 | 15.5 | 19 | 44.4 | 42.9 | 17.5 | M12 | VFL207 | UC207S6 | 21.8 | 12.3 | 13.9 | 0.65 |
| UCVFL208S6 | プラスチック品 | 円筒穴（ステンレス品） | 40 | 176 | 100 | 35 | 144 | 14 | 17 | 21.5 | 51.7 | 49.2 | 19 | M12 | VFL208 | UC208S6 | 24.8 | 14.3 | 14.0 | 0.89 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UCVFL204S6 | UCVFL204S6 | P | 7,940 | - | 4日間 |
| UCVFL205S6 | UCVFL205S6 | P | 9,120 | - | 4日間 |
| UCVFL206S6 | UCVFL206S6 | P | 11,200 | - | 4日間 |
| UCVFL207S6 | UCVFL207S6 | P | 14,100 | - | 4日間 |
| UCVFL208S6 | UCVFL208S6 | P | 16,400 | - | 4日間 |
