・NCFLはひし形のフランジで2つの取り付け穴を持つユニットです。
・機械側面など垂直面に取り付けて使用します。
・角フランジユニットに比べ、取り付けスペースが小さくなります。
・NC形軸受は同心固定輪によって360度全周から締めつけるNU-LOCシステムで軸に固定します。
・内径公差も小さく、回り止めが付くことにより、送風機にも適しています。
・一般の六角レンチで簡単に素早く取り付けることが可能です。
FYH

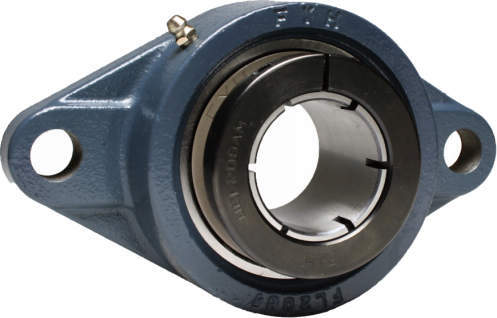

インサート軸受ユニット|ひしフランジ形 NCFL(円筒穴・同心固定輪付き)
詳細仕様
9件の型式
型式 | タイプ |
軸径 d (mm) |
寸法(mm) | 寸法(mm) |
取付け ボルトの 呼び |
適用 軸受箱 |
適用軸受 |
参考 ユニット質量 (kg) |
|||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
軸受箱 | 軸受 | H | L | A | J | N | A1 | A2 | A0 | B1 | S | d1 | 呼び番号 | 基本定格荷重(kN) | 係数 f0 | ||||||
Cr | C0r | ||||||||||||||||||||
NCFL204 | 標準品 | 同心カラー付 | 20 | 113 | 60 | 25.5 | 90 | 12 | 11 | 15 | 34.8 | 32.5 | 12.7 | 44.5 | M10 | FL204 | NC204 | 12.8 | 6.65 | 13.2 | 0.62 |
NCFL205 | 標準品 | 同心カラー付 | 25 | 130 | 68 | 27 | 99 | 16 | 13 | 16 | 38.2 | 36.5 | 14.3 | 49.2 | M14 | FL205 | NC205 | 14.0 | 7.85 | 13.9 | 0.84 |
NCFL206 | 標準品 | 同心カラー付 | 30 | 148 | 80 | 31 | 117 | 16 | 13 | 18 | 41.8 | 39.7 | 15.9 | 55.6 | M14 | FL206 | NC206 | 19.5 | 11.3 | 13.9 | 1.1 |
NCFL207 | 標準品 | 同心カラー付 | 35 | 161 | 90 | 34 | 130 | 16 | 14 | 19 | 46 | 44.5 | 17.5 | 65.1 | M14 | FL207 | NC207 | 25.7 | 15.4 | 13.9 | 1.5 |
NCFL208 | 標準品 | 同心カラー付 | 40 | 175 | 100 | 36 | 144 | 16 | 14 | 21 | 52.8 | 50.8 | 19 | 68.3 | M14 | FL208 | NC208 | 29.1 | 17.8 | 14.0 | 2.0 |
NCFL209 | 標準品 | 同心カラー付 | 45 | 188 | 108 | 38 | 148 | 19 | 15 | 22 | 53.8 | 50.8 | 19 | 74.6 | M16 | FL209 | NC209 | 34.1 | 21.3 | 14.0 | 2.3 |
NCFL210 | 標準品 | 同心カラー付 | 50 | 197 | 115 | 40 | 157 | 19 | 15 | 22 | 56.1 | 53.1 | 19 | 85.7 | M16 | FL210 | NC210 | 35.1 | 23.3 | 14.4 | 2.8 |
NCFL211 | 標準品 | 同心カラー付 | 55 | 224 | 130 | 43 | 184 | 19 | 18 | 25 | 59.9 | 57.1 | 22.2 | 92.1 | M16 | FL211 | NC211 | 43.4 | 29.4 | 14.4 | 3.7 |
NCFL212 | 標準品 | 同心カラー付 | 60 | 250 | 140 | 48 | 202 | 23 | 18 | 29 | 70.3 | 66.7 | 25.4 | 104.8 | M20 | FL212 | NC212 | 52.4 | 36.2 | 14.4 | 4.9 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
NCFL204 | NCFL204 | P | 6,760 | - | 4日間 |
NCFL205 | NCFL205 | P | 7,680 | - | 4日間 |
NCFL206 | NCFL206 | P | 9,880 | - | 4日間 |
NCFL207 | NCFL207 | P | 11,700 | - | 4日間 |
NCFL208 | NCFL208 | P | 14,000 | - | 4日間 |
NCFL209 | NCFL209 | P | 15,800 | - | 4日間 |
NCFL210 | NCFL210 | P | 20,000 | - | 4日間 |
NCFL211 | NCFL211 | P | 26,000 | - | 4日間 |
NCFL212 | NCFL212 | P | 32,900 | - | 4日間 |
