インサート軸受ユニット｜テークアップ形 NCT（円筒穴・同心固定輪付き）

NCT

NCT

このページをプリント
CADをダウンロード
価格・納期を確認

■軸家ユニット：NCTタイプ
・NCTはスライド溝を持つ軸受箱を組み合わせたユニットです。
・スライド溝に沿って軸受箱をラジアル方向に移動させることで、軸中心の支持位置を調整することが出来ます。

■インサート軸受：NC形
・NC形軸受は同心固定輪によって360度全周から締めつけるNU-LOCシステムで軸に固定します。
・内径公差も小さく、回り止めが付くことにより、送風機にも適しています。
・一般の六角レンチで簡単に素早く取り付けることが可能です。

: #ベアリングユニット

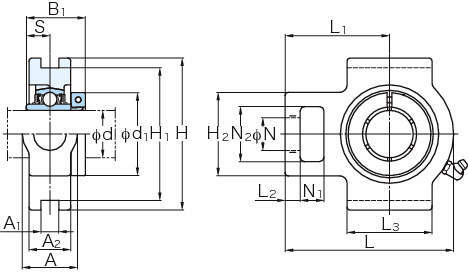

寸法図
カタログ・チラシ
CAD

NCT

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

9件中 1-9件
表示件数

仕様
価格・納期

9件の型式

型式	タイプ		軸径 d (mm)	寸法(mm)																適用軸受箱	適用軸受				参考ユニット質量 (kg)
	軸受箱	軸受		A	A₁	A₂	H	H₁	H₂	L	L₁	L₂	L₃	N	N₁	N₂	B₁	S	d₁		呼び番号	基本定格荷重(kN)		係数f₀
	軸受箱	軸受		A	A₁	A₂	H	H₁	H₂	L	L₁	L₂	L₃	N	N₁	N₂	B₁	S	d₁		呼び番号	C_r	C_0r	係数f₀
NCT204	標準品	同心カラー付	20	32	12	21	89	76	51	94	61	10	51	19	16	32	32.5	12.7	44.5	T204	NC204	12.8	6.65	13.2	0.90
NCT205	標準品	同心カラー付	25	32	12	24	89	76	51	97	62	10	51	19	16	32	36.5	14.3	49.2	T205	NC205	14.0	7.85	13.9	1.0
NCT206	標準品	同心カラー付	30	37	12	28	102	89	56	113	70	10	57	22	16	37	39.7	15.9	55.6	T206	NC206	19.5	11.3	13.9	1.5
NCT207	標準品	同心カラー付	35	37	12	30	102	89	64	129	78	13	64	22	16	37	44.5	17.5	65.1	T207	NC207	25.7	15.4	13.9	1.9
NCT208	標準品	同心カラー付	40	49	16	33	114	102	83	144	88	16	83	29	19	49	50.8	19	68.3	T208	NC208	29.1	17.8	14.0	2.9
NCT209	標準品	同心カラー付	45	49	16	35	117	102	83	144	87	16	83	29	19	49	50.8	19	74.6	T209	NC209	34.1	21.3	14.0	2.8
NCT210	標準品	同心カラー付	50	49	16	37	117	102	83	149	90	16	86	29	19	49	53.1	19	85.7	T210	NC210	35.1	23.3	14.4	3.2
NCT211	標準品	同心カラー付	55	64	22	38	146	130	102	171	106	19	95	35	25	64	57.1	22.2	92.1	T211	NC211	43.4	29.4	14.4	4.4
NCT212	標準品	同心カラー付	60	64	22	42	146	130	102	194	119	19	102	35	32	64	66.7	25.4	104.8	T212	NC212	52.4	36.2	14.4	5.6

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
NCT204	NCT204	P	7,680	-	4日間
NCT205	NCT205	P	8,800	-	4日間
NCT206	NCT206	P	11,000	-	4日間
NCT207	NCT207	P	12,700	-	4日間
NCT208	NCT208	P	15,500	-	4日間
NCT209	NCT209	P	18,300	-	4日間
NCT210	NCT210	P	22,300	-	4日間
NCT211	NCT211	P	29,800	-	4日間
NCT212	NCT212	P	35,800	-	4日間
