インサート軸受ユニット｜ステンレス狭幅ピロー形 UCSPA-H1S6（円筒穴）

UPSA-S6

  • UPSA-S6

■軸受ユニット：UCSPA
・UCSPAは取り付け用のねじ穴を有するステンレス鋼を用いた耐水性・耐食性に優れたユニットです。
・薄肉でコンパクトなデザインで限られたスペースと正確な取り付け位置を設定できる。

■インサート軸受：UC-S6形
・UC-S6形軸受は軸受材料にステンレス鋼を用いた耐水性・耐食性に優れた軸受です。
・食品グリースが封入されており、食品機械にも対応します。
・ステンレスユニットに使用されます。

#ベアリングユニット

共通仕様

適用グリースニップル A-1/4-28UNFN12

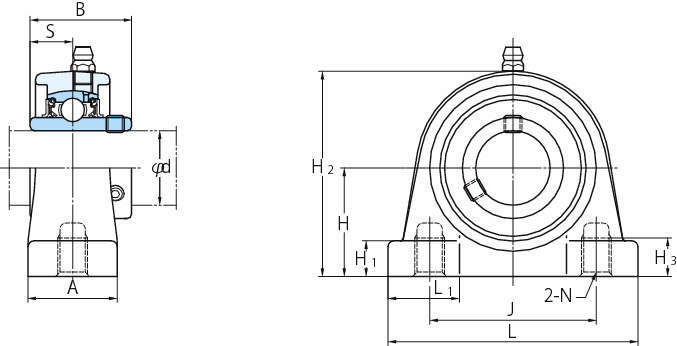

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 10件中 1-10件

  • 表示件数

10件の型式

  • UPSA-S6

型式 タイプ 軸径
d
(mm)		 寸法(mm) 適用
軸受箱		 適用軸受 参考
ユニット質量
(kg)
軸受箱 軸受 H(±0.15) L A J(±0.5) N H1 H2 H3 L1 B S 呼び番号 基本定格荷重(kN) 係数f0
Cr C0r
UCSPA201XS6 ステンレス品 ステンレス品 12 30.2 76 30 52 M10×1.5 10 57 13 22 27.4 11.5 SPA203 UC201XS6 8.15 3.85 13.2 0.43
UCSPA202XS6 ステンレス品 ステンレス品 15 30.2 76 30 52 M10×1.5 10 57 13 22 27.4 11.5 SPA203 UC202XS6 8.15 3.85 13.2 0.43
UCSPA203XS6 ステンレス品 ステンレス品 17 30.2 76 30 52 M10×1.5 10 57 13 22 27.4 11.5 SPA203 UC203XS6 8.15 3.85 13.2 0.43
UCSPA204S6 ステンレス品 ステンレス品 20 30.2 76 30 52 M10×1.5 10 60 13 22 31 12.7 SPA204 UC204S6 10.9 5.35 13.2 0.47
UCSPA205S6 ステンレス品 ステンレス品 25 36.5 84 30 56 M10×1.5 12 69 13 24 34.1 14.3 SPA205 UC205S6 11.9 6.3 13.9 0.63
UCSPA206S6 ステンレス品 ステンレス品 30 42.9 94 36 66 M14×2 12 81 18 28 38.1 15.9 SPA206 UC206S6 16.5 9.05 13.9 0.91
UCSPA207S6 ステンレス品 ステンレス品 35 47.6 110 38 80 M14×2 13 91 20 30 42.9 17.5 SPA207 UC207S6 21.8 12.3 13.9 1.3
UCSPA208S6 ステンレス品 ステンレス品 40 49.2 116 40 84 M14×2 13 97 20 32 49.2 19 SPA208 UC208S6 24.8 14.3 14 1.5
UCSPA209S6 ステンレス品 ステンレス品 45 54.2 120 40 90 M14×2 13 104 25 32 49.2 19 SPA209 UC209S6 27.8 16.2 14 1.82
UCSPA210S6 ステンレス品 ステンレス品 50 57.2 130 45 94 M16×2 14 111 25 36 51.6 19 SPA210 UC210S6 29.8 18.6 14.4 2.26

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
UCSPA201XS6 UCSPA201XS6 P 12,000 - 在庫品
UCSPA202XS6 UCSPA202XS6 P 12,000 - 在庫品
UCSPA203XS6 UCSPA203XS6 P 12,000 - 在庫品
UCSPA204S6 UCSPA204S6 P 11,800 在庫品 在庫品
UCSPA205S6 UCSPA205S6 P 13,700 在庫品 在庫品
UCSPA206S6 UCSPA206S6 P 17,100 在庫品 在庫品
UCSPA207S6 UCSPA207S6 P 21,000 在庫品 在庫品
UCSPA208S6 UCSPA208S6 P 25,400 在庫品 在庫品
UCSPA209S6 UCSPA209S6 P 30,500 在庫品 在庫品
UCSPA210S6 UCSPA210S6 P 33,800 - 在庫品
