USP-S6
USP-S6
■軸受ユニット：USPタイプ
・USPはステンレス鋼を用いた軽量形軸受とステンレス製軸受箱の小形・軽量のユニットです。
・ゴムコーティングをしたカバーを組み合わせることで更に塵埃や水から守ります。
■インサート軸受：UC-S6形
・UC-S6形軸受は軸受材料にステンレス鋼を用いた耐水性・耐食性に優れた軸受です。
・食品グリースが封入されており、食品機械にも対応します。
・ステンレスユニットに使用されます。
7件の型式
USP-S6

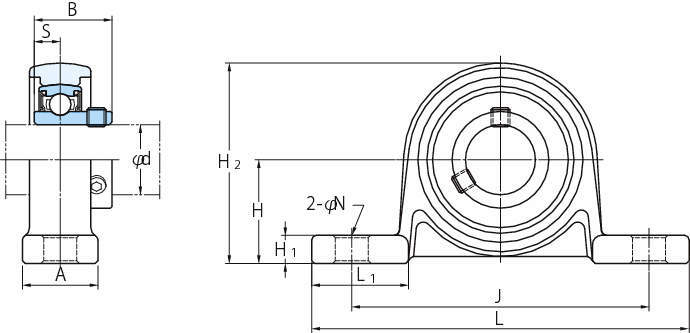

| 型式 | タイプ |
軸径 d (mm) |
寸法(mm) |
取付け ボルト の呼び |
適用 軸受箱 |
適用軸受 |
参考 ユニット質量 (kg) |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 軸受箱 | 軸受 | H(±0.15) | L | A | J | N | H1 | H2 | L1 | B | S | 呼び番号 | 基本定格荷重(kN) | 係数f0 | ||||||
| Cr | C0r | |||||||||||||||||||
| USP000S6 | ステンレス品 | ステンレス品 | 10 | 18 | 67 | 16 | 53 | 7 | 5 | 35 | 18 | 15 | 5 | M6 | SP000 | SU000S6 | 3.9 | 1.55 | 12.3 | 0.08 |
| USP001S6 | ステンレス品 | ステンレス品 | 12 | 19 | 71 | 16 | 56 | 7 | 5 | 37 | 18.5 | 15 | 5 | M6 | SP001 | SU001S6 | 4.3 | 1.9 | 13.2 | 0.08 |
| USP002S6 | ステンレス品 | ステンレス品 | 15 | 22 | 80 | 16 | 63 | 7 | 6 | 42.5 | 20.5 | 16.5 | 5.5 | M6 | SP002 | SU002S6 | 4.7 | 2.25 | 13.9 | 0.11 |
| USP003S6 | ステンレス品 | ステンレス品 | 17 | 24 | 85 | 18 | 67 | 7 | 6 | 46 | 21 | 17.5 | 6 | M6 | SP003 | SU003S6 | 5.1 | 2.6 | 14.4 | 0.14 |
| USP004S6 | ステンレス品 | ステンレス品 | 20 | 28 | 100 | 20 | 80 | 10 | 8 | 54.5 | 25 | 21 | 7 | M8 | SP004 | SU004S6 | 7.9 | 4 | 13.9 | 0.23 |
| USP005S6 | ステンレス品 | ステンレス品 | 25 | 32 | 112 | 20 | 90 | 10 | 9 | 61 | 27.5 | 22 | 7 | M8 | SP005 | SU005S6 | 8.5 | 4.65 | 14.5 | 0.28 |
| USP006S6 | ステンレス品 | ステンレス品 | 30 | 36 | 132 | 26 | 106 | 13 | 10 | 69 | 34 | 24.5 | 7.5 | M10 | SP006 | SU006S6 | 11.2 | 6.6 | 14.7 | 0.43 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| USP000S6 | USP000JS6 | P | 4,000 | 在庫品 | 在庫品 |
| USP001S6 | USP001JS6 | P | 4,180 | 在庫品 | 在庫品 |
| USP002S6 | USP002JS6 | P | 4,400 | 在庫品 | 在庫品 |
| USP003S6 | USP003JS6 | P | 4,600 | 在庫品 | 在庫品 |
| USP004S6 | USP004JS6 | P | 5,320 | 在庫品 | 在庫品 |
| USP005S6 | USP005JS6 | P | 5,920 | 在庫品 | 在庫品 |
| USP006S6 | USP006JS6 | P | 8,300 | 在庫品 | 在庫品 |
