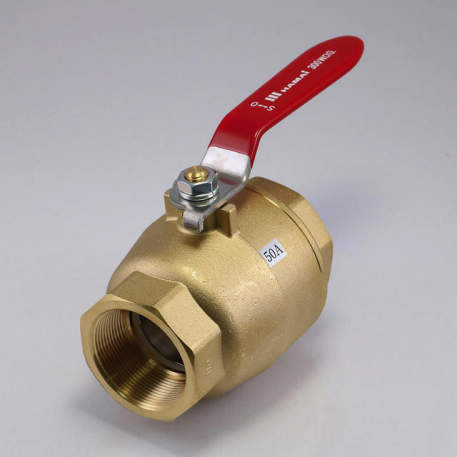

PCW禁油仕様 フルボア 黄銅製ボールバルブ
■流量を重視したフルボアタイプのPCW禁油仕様モデル
・大流量・フルボアタイプの黄銅製ボールバルブHBS-50型を元に製造された、PCW禁油処理モデル。
■大流量に対応したフルボアタイプの黄銅製ボールバルブ。
・接続配管内径とバルブのボア径が同一なため、全開時の流体抵抗が小さく、圧力損失も最小限に抑制しています。
・汎用性の高い仕様で、幅広い用途において使用可能です。
■禁油仕様
・炭化水素系洗浄機で部品ごとに脱脂洗浄を行った後、乾燥後、素手でグリス等の油分を一切使用せず組み上げ、個包装にて出荷いたします。
・水処理・食品関連設備など、油分管理が必要な分野での使用に最適です。
■黄銅鍛造材による高靱性ボディを採用。
・鋳造製品に比べて、配管時にねじ込み部が割れるなどのリスクを軽減しました。
■遊動ボール弁構造を採用。
・優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。
・全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります。
■ステムをボディ内側から組み込んだ、飛び出し防止構造。
■シート部品には耐食性・耐久性に優れたPTFEを使用。
■Oリングにはフッ素ゴムを採用。
・Oリングにフッ素ゴムを使用しており、広範囲の条件下で使用できます。
・二重のOリング構造により、外部への気密性を安定維持。
■内圧による気密効果とコニカルスプリング（皿バネ）によるスプリング効果により、気密性をさらにアップ。
■ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明確に判別可能。
