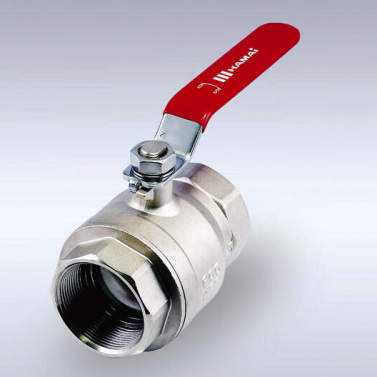

FBT-102型 メッキ仕様 フルボア相当 レバーハンドル型 黄銅製ボールバルブ
■クロムメッキにより耐食性を向上した、フルボア相当のエコノミーモデル
・FBT-101型にクロムメッキを施し、耐食性を高めたエコノミーモデル。
・フルボア相当の黄銅製ボールバルブで、設計・製造の簡素化により機能と経済性のベストバランスを追求。
■大流量にも対応可能なフルボア相当仕様。
・大流量を確保しながら経済性にも配慮しました。
・フルボア相当仕様により、全開時の流体抵抗が少なく、圧力損失も抑制しています。
■操作性に優れたレバーハンドルを採用。
■黄銅鍛造材による高靱性ボディを採用。
・鋳造製品に比べて、配管時にねじ込み部が割れるなどのリスクを軽減しました。
■各種装置・工場設備用配管など、幅広く使用可能。
・設計・製造の簡素化により、機能と経済性のベストバランスを追求。
・コンパクトさを活かし、小型化が求められる装置・配管等への設置にも最適です。
■遊動ボール弁構造を採用
・優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。
・全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります。
■ステムをボディ内側から組み込んだ、飛び出し防止構造。
■シートには、耐食性・耐久性に優れたPTFEを採用。
■Oリングにはフッ素ゴムを採用。
・二重のOリング構造により、外部への気密性を安定維持。
・Oリングの材質にはフッ素ゴムを採用し、広範囲の条件下で使用可能。
■ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。
