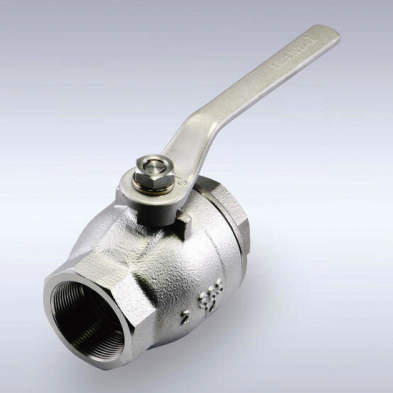

TSS-01型 フルボア相当 ステンレス製ボールバルブ
■流体抵抗や圧力損失を抑え、大流量を確保。
・流体抵抗や圧力損失が少なく、最大流量を確保できるフルボア仕様。
■大流量に対応した、フルボア相当タイプのステンレス製ボールバルブ。
・接続配管内径とバルブのボア径がほぼ同一で、全開時の流体抵抗や圧力損失を抑制しています。
■ボディなど主要部品に耐食性・耐熱性に優れるステンレス材（SCS14）を使用。
・SUS316と同等の性質を持つSCS14を採用し、さまざまな配管での使用が対応可能です。
■精度に優れたロストワックス成型のステンレス材を採用。
・同系統のSCS13に比べて耐食性にも優れ、Oリングを使用しないフルパッキン構造により各種装置・工場設備用配管など幅広く使用可能です。
■遊動ボール弁構造を採用
・優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。
・全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります。
■ステムをボディ内側から組み込んだ、飛び出し防止構造。
■すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。
■内圧による気密効果とコニカルスプリング（皿バネ）によるスプリング効果により、気密性をさらにアップ。
■ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。
