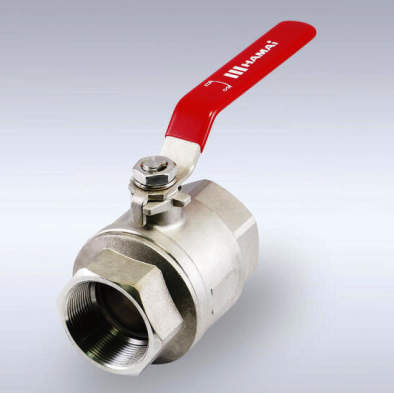

FST-01型 フルボア相当 レバーハンドル型 ステンレス製ボールバルブ
■フルボア相当の大流量を確保した、ステンレス製エコノミーモデル
■大流量を確保したフルボア相当のエコノミーモデル。
・流体抵抗・圧力損失が小さいフルボア相当タイプ。
・設計・製造の簡素化により、機能性と経済性を両立させました。
■耐食性・耐熱性に優れた、ステンレス鋼（SCS14A）を使用。
・ボディなど主要部品に耐食性・耐熱性に優れるステンレス材（SCS14A）を使用。
・SUS316と同等の性質を持つSCS14Aを採用し、さまざまな流体に対応可能。
■操作性に優れたレバーハンドルを採用。
・レバーハンドルにより、良好な操作性を備えています。
■主要構成部品に精度に優れたロストワックス成型のステンレス材を採用。
・同系統のSCS13に比べて耐食性にも優れ、各種装置・工場設備用配管など、幅広く使用可能。
■設計・製造の簡素化により、機能と経済性のベストバランスを追求。
・コンパクトさを活かし、小型化が求められる装置・配管等への設置にも最適です。
■遊動ボール弁構造を採用
・優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。
・全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります。
■ステムをボディ内側から組み込んだ、飛び出し防止構造。
■シートは、耐食性・耐久性に優れたPTFEを使用。
■Ｏリングの材質にフッ素ゴムを採用することで、幅広い条件下での使用を実現。
■内圧による気密効果とコニカルスプリング（皿バネ）によるスプリング効果により、気密性をさらにアップ。
■ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。
・環境に優しいRoHS指令に対応した仕様もラインナップ（FST-11型）。
