ハンマーキャスター
420E-UR50
420E-UR50
420E-R100
415E-R65
415E-UR100
・クロームメッキ仕上げで、デザイン性と軽快さを要求される機器に最適なキャスターです。
・420E/415E-U・UR・MC40mmは車輪径38mmを使用の為、取付け高さ（Hmm）は57mmとなります。
・40mmの取付け座は三価クロム化成処理です。
・420E/415E-150mmと併用できる固定式キャスターは製作できません。
・スチール製
・RoHS適合品
＜使用例＞
・事務機器や家具、屋内運搬車や軽量ラック等、幅広く使用されています。
95件の型式
420E（40・50・65・75mm）
420E（85･100・125・150mm）

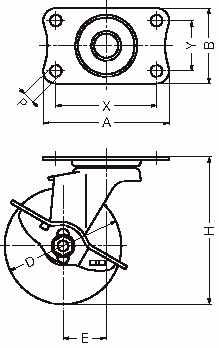

415E（40・50・65・75mm）
415E（85･100・125・150mm）

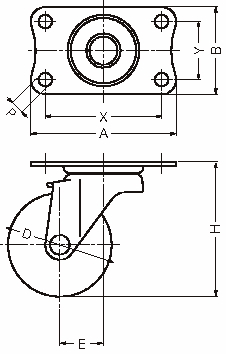

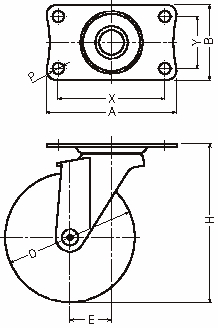

| 型式 | タイプ |
車輪径 D (mm) |
車幅 (mm) |
車輪構成 |
許容荷重 1個 (daN) |
取付高 H (mm) |
取付座 A×B (mm) |
取付寸法 X×Y (mm) |
取付穴径 P (mm) |
偏心 E (mm) |
旋回半径 (mm) |
使用車輪記号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 420E-U40 | 旋回 | 38 | 17 | エラストマー車輪 一体型 樹脂ブッシュ | 25 | 57 | 51×31 | 40×20 | 5.5 | 20 | 41 | 439G-U |
| 420E-R50 | 旋回 | 50 | 20 | ゴム車輪 一体型 樹脂ブッシュ | 30 | 65 | 70×42 | 56×28 | 6.5 | 21 | 47 | 425E-R |
| 420E-R65 | 旋回 | 65 | 21 | ゴム車輪 一体型 樹脂ブッシュ | 30 | 82 | 70×42 | 56×28 | 6.5 | 24 | 58 | 425E-R |
| 420E-R75 | 旋回 | 75 | 21 | ゴム車輪 一体型 樹脂ブッシュ | 40 | 92 | 70×42 | 56×28 | 6.5 | 29 | 68 | 425E-R |
| 420E-R85 | 旋回 | 85 | 27 | ゴム車輪 一体型 樹脂ブッシュ | 50 | 103 | 100×58 | 82×40 | 8.8 | 28 | 72 | 425E-R |
| 420E-R100 | 旋回 | 100 | 27 | ゴム車輪 一体型 樹脂ブッシュ | 50 | 122 | 100×58 | 82×40 | 8.8 | 32 | 83 | 425E-R |
| 420E-R125 | 旋回 | 125 | 27 | ゴム車輪 一体型 樹脂ブッシュ | 60 | 148 | 100×58 | 82×40 | 8.8 | 39 | 103 | 425E-R |
| 420E-R150 | 旋回 | 150 | 27 | ゴム車輪 一体型 樹脂ブッシュ | 60 | 176 | 100×58 | 82×40 | 8.8 | 42 | 118 | 425E-R |
| 420E-N40 | 旋回 | 40 | 16 | ナイロン車輪 一体型 | 30 | 58 | 51×31 | 40×20 | 5.5 | 20 | 41 | 429G-N |
| 420E-N50 | 旋回 | 50 | 21 | ナイロン車輪 一体型 | 40 | 65 | 70×42 | 56×28 | 6.5 | 21 | 47 | 429G-N |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 420E-U40 | 420E-U40 | P | 490 | - | 5日間 |
| 420E-R50 | 420E-R50 | P | 620 | 在庫品 | 在庫品 |
| 420E-R65 | 420E-R65 | P | 750 | 在庫品 | 在庫品 |
| 420E-R75 | 420E-R75 | P | 850 | 在庫品 | 在庫品 |
| 420E-R85 | 420E-R85 | P | 1,190 | 在庫品 | 5日間 |
| 420E-R100 | 420E-R100 | P | 1,480 | 在庫品 | 在庫品 |
| 420E-R125 | 420E-R125 | P | 2,130 | 在庫品 | 在庫品 |
| 420E-R150 | 420E-R150 | P | 2,880 | - | 5日間 |
| 420E-N40 | 420E-N40 | P | 400 | 在庫品 | 在庫品 |
| 420E-N50 | 420E-N50 | P | 480 | 在庫品 | 在庫品 |
