ハンマーキャスター（ネジ込み） 920MA・915MA

920MA-RB100

  • 920MA-RB100

  • 915MA-KUB100

  • 915MA-KUB100 ストッパー作動時

・旋回部のボールレース径が大きく、幅広車輪の採用で旋回性能、走行安定性が抜群のねじ込みキャスターです。
・915MAはトータルロック機構を採用しています。
・車輪は防塵カバー付きです。
・915MA-150mmのみV寸法より旋回半径が大きくなります。

・トータルロックは旋回と車輪の回転を同時に制御できるロック機構です。
・915MAを取付けの際には必ずスパナを用い、ステームの六角部で締め付けてください。
・ロックをかけてキャスター本体を回して強く締め付けますとロック作動部が破損する事があります。

・スチール製

・RoHS適合品

＜使用例＞
・医療用ベットや医療機器、また高級感のある外観からホテルのワゴンなどにも使用されています。

#キャスター

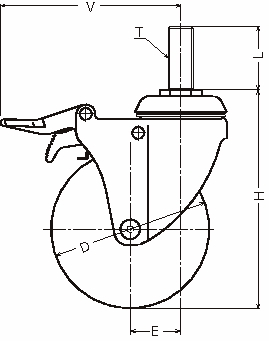

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 12件中 1-10件

  • 表示件数

12件の型式

  • 920MA

  • 915MA

型式 タイプ 車輪径
D
(mm)		 車幅
(mm)		 車輪構成 許容荷重
1個
(daN)		 取付高
H
(mm)		 ねじ
T
(mm)		 軸長
L
(mm)		 V
(mm)		 偏心
E
(mm)		 旋回半径
(mm)		 使用車輪記号
920MA-RB100 旋回 100 32 ゴム車輪 ナイロンホイール ラジアルボールベアリング 100 138 M16×2.0 40 - 32 83 434M-RB
920MA-RB125 旋回 125 32 ゴム車輪 ナイロンホイール ラジアルボールベアリング 100 166 M16×2.0 40 - 35 99 434M-RB
920MA-RB150 旋回 150 32 ゴム車輪 ナイロンホイール ラジアルボールベアリング 100 195 M16×2.0 40 - 44 120 434M-RB
920MA-KUB100 旋回 100 32 ウレタン車輪(熱可塑性) ナイロンホイール ラジアルボールベアリング 100 138 M16×2.0 40 - 32 83 434M-KUB
920MA-KUB125 旋回 125 32 ウレタン車輪(熱可塑性) ナイロンホイール ラジアルボールベアリング 100 166 M16×2.0 40 - 35 99 434M-KUB
920MA-KUB150 旋回 150 32 ウレタン車輪(熱可塑性) ナイロンホイール ラジアルボールベアリング 100 195 M16×2.0 40 - 44 120 434M-KUB
915MA-RB100 旋回･トータルロック付き 100 32 ゴム車輪 ナイロンホイール ラジアルボールベアリング 100 138 M16×2.0 40 114 32 114 434M-RB
915MA-RB125 旋回･トータルロック付き 125 32 ゴム車輪 ナイロンホイール ラジアルボールベアリング 100 166 M16×2.0 40 114 35 114 434M-RB
915MA-RB150 旋回･トータルロック付き 150 32 ゴム車輪 ナイロンホイール ラジアルボールベアリング 100 195 M16×2.0 40 114 44 120 434M-RB
915MA-KUB100 旋回･トータルロック付き 100 32 ウレタン車輪(熱可塑性) ナイロンホイール ラジアルボールベアリング 100 138 M16×2.0 40 114 32 114 434M-KUB

・915MAはトータルロック機構を採用しています。 .・915MA-150mmのみV寸法より旋回半径が大きくなります。

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
920MA-RB100 920MA-RB100 P 3,930 在庫品 5日間
920MA-RB125 920MA-RB125 P 4,660 - 5日間
920MA-RB150 920MA-RB150 P 5,800 - 5日間
920MA-KUB100 920MA-KUB100 P 3,820 - 5日間
920MA-KUB125 920MA-KUB125 P 4,610 - 5日間
920MA-KUB150 920MA-KUB150 P 6,330 - 5日間
915MA-RB100 915MA-RB100 P 4,420 在庫品 5日間
915MA-RB125 915MA-RB125 P 5,170 - 5日間
915MA-RB150 915MA-RB150 P 6,310 - 5日間
915MA-KUB100 915MA-KUB100 P 4,310 - 5日間
